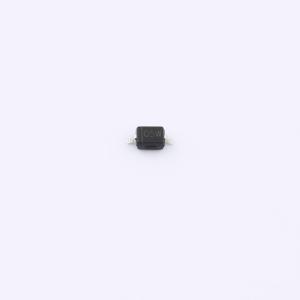

HSDD32A05L01
单向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此Uni单向保护器件专为单一线路保护优化，5V电压下稳定工作，能承受20A瞬时电流冲击，确保电路安全性。其250皮法的低电容值设计，有助于减少信号延迟，适配于高速信号传输领域，为电子设备提供既精密又强大的防护屏障。
- 商品型号
- HSDD32A05L01
- 商品编号
- C25503246
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 300pF |
商品概述
HSDD32A05L01用于保护敏感的半导体组件免受静电放电及其他电压瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露在ESD环境下的设计提供了业界领先的保护。该器件为设计者提供了在阵列方案不适用时保护单条单向线路的灵活性。封装形式为SOD-323。
商品特性
- 单条线路单向ESD保护
- 反向截止电压：最大5.0V
- 低泄漏电流：微安级
- 响应时间典型值<1 us
- 低钳位电压：Vc = 20V@Ipp = 20A
- ESD保护等级：30kV（空气放电）/ 30kV（接触放电）（依据IEC61000-4-2标准）
- 符合RoHS标准
