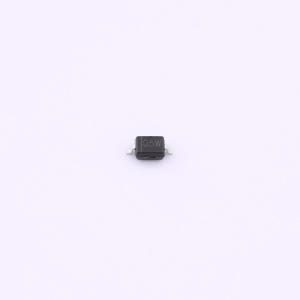

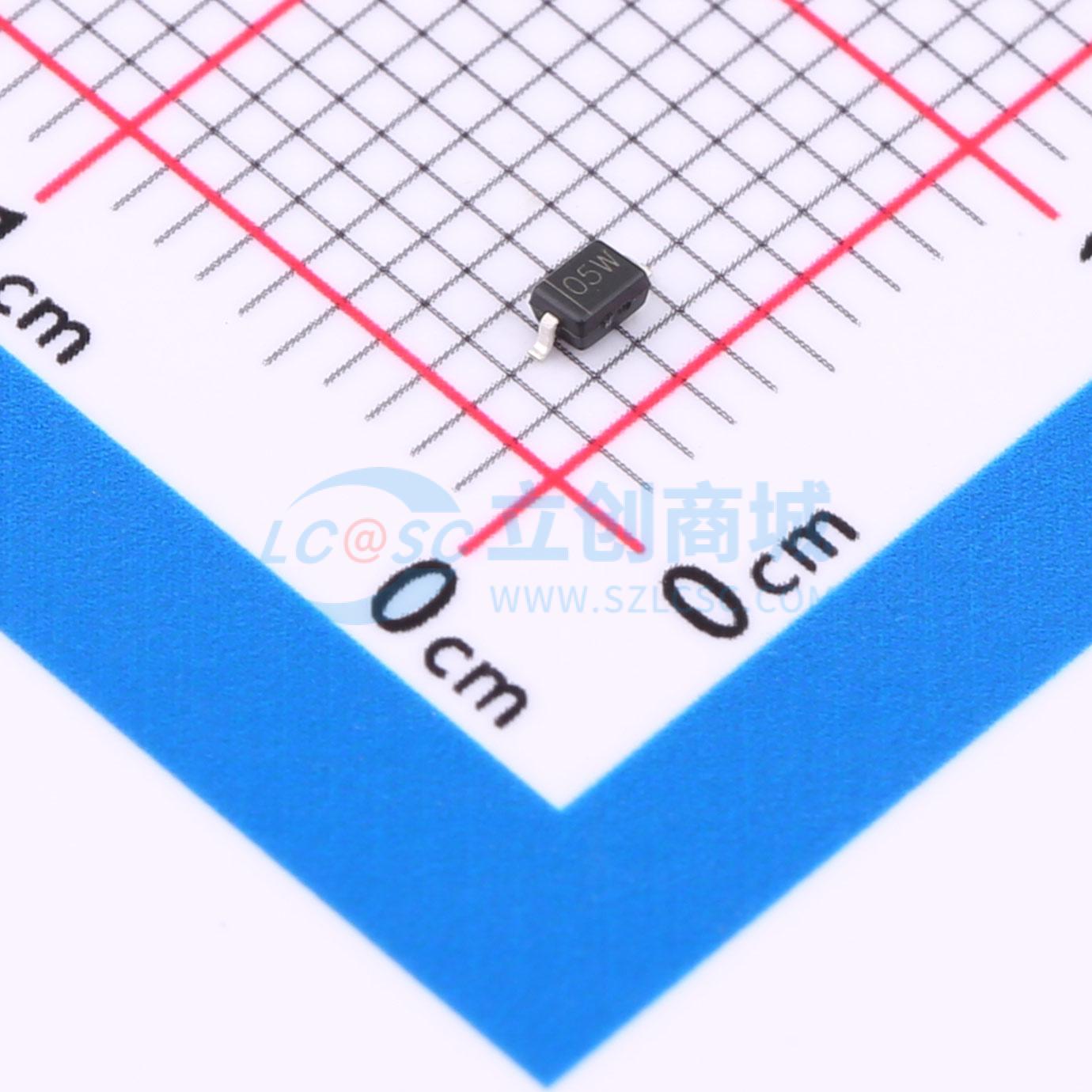

HPSD05-LF-T7
单向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款Uni单向保护器，专为单一电路防护而生，特性卓越。5V最大工作电压(VRWM)及20A峰值脉冲电流处理能力(IPP)，构成坚实防线，有效抵御瞬态电压冲击。加之，仅250皮法的低典型电容值(CJ)，确保高速信号传递无碍，为精密电子设备提供既强大又细腻的守护。
- 商品型号
- HPSD05-LF-T7
- 商品编号
- C25503248
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 300pF |
商品概述
该器件可保护敏感半导体组件免受静电放电及其他电压瞬变事件导致的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了业界领先的保护性能。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。
商品特性
- 单向静电放电保护，适用于一条线路
- 反向截止电压：最大5.0V
- 低泄漏电流：微安级
- 响应时间典型值小于1us
- 低钳位电压：Vc = 20V@Ipp = 20A
- 静电放电保护：30kV（空气放电）/ 30kV（接触放电）（符合IEC61000-4-2标准）
- 符合RoHS标准
