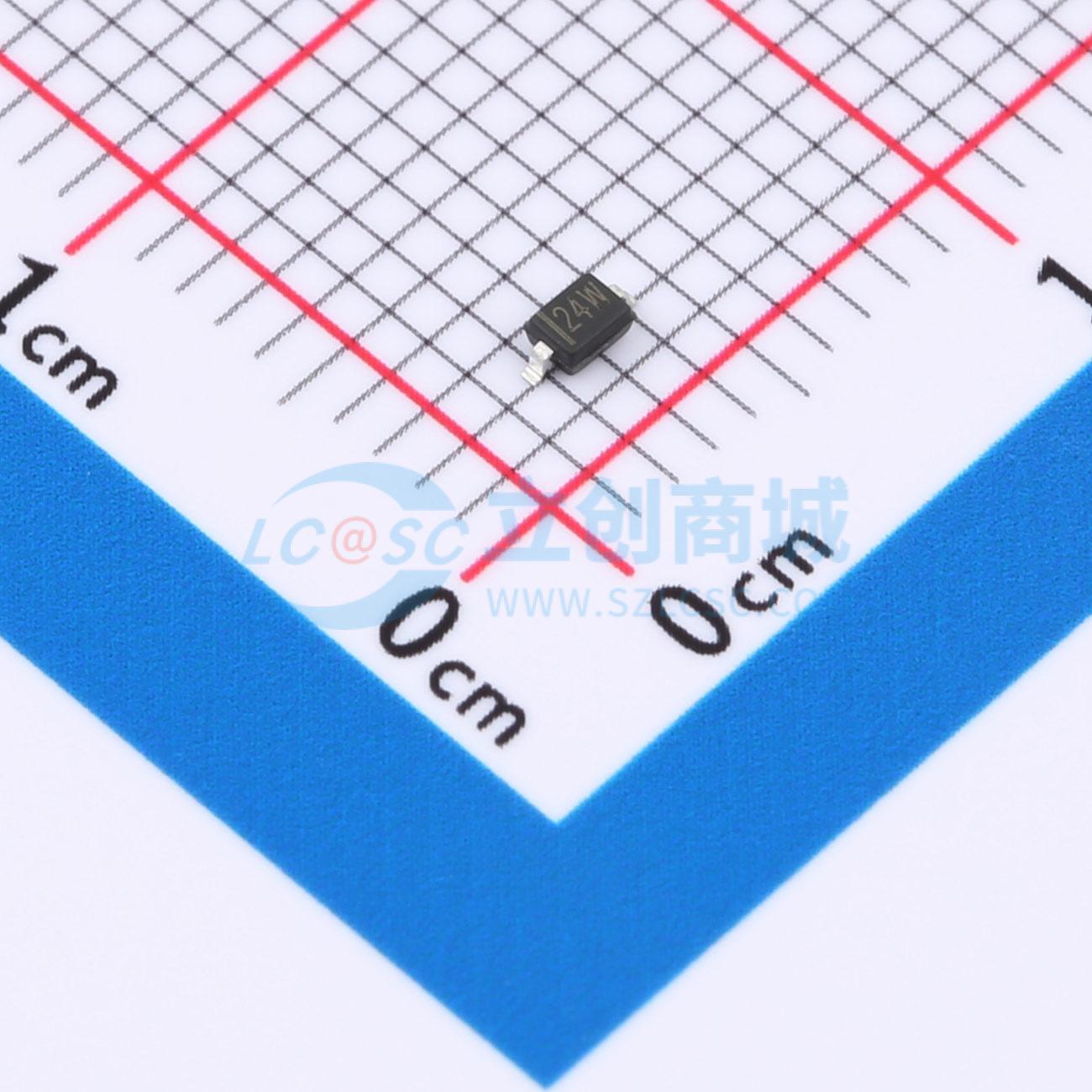

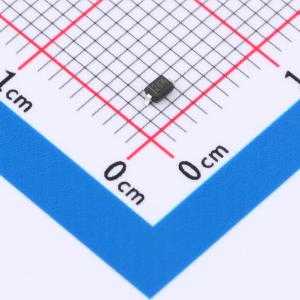

温馨提醒：图片仅供参考，商品以实物为准
HSD24-7
单向ESD 24V截止 峰值浪涌电流：6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向保护器是为单一电路保护优化的解决方案，能够在24V的工作电压下稳定运作，并能承受6A的瞬时电流冲击，为电路安全筑起一道坚固防线。其紧凑的60皮法电容值设计，确保了信号传输的高速和清晰度，是保护敏感电子设备和维持信号完整性的理想选择。
- 商品型号
- HSD24-7
- 商品编号
- C25503232
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 24V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
HSD24-7用于保护敏感的半导体组件，防止其因静电放电及其他电压引起的瞬态事件而受损或功能失常。其卓越的钳位能力、低漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列保护的应用中，对一条单向线路进行保护。
商品特性
- 单向静电放电保护，适用于一条线路
- 反向关断电压：最大24.0V
- 低漏电流：微安级
- 响应时间典型值小于1微秒
- 低钳位电压：Vc = 60V @ Ipp = 6A
- 静电放电保护能力：30千伏（空气放电）/ 30千伏（接触放电）（符合IEC61000-4-2标准）
- 符合RoHS标准
