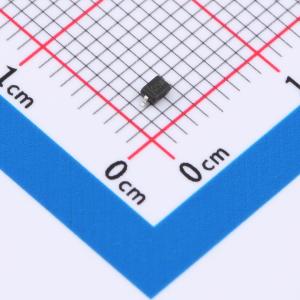

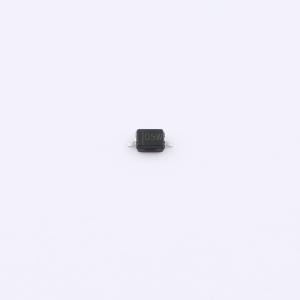

温馨提醒：图片仅供参考，商品以实物为准
HBV-D305ZB
单向ESD 5V截止 峰值浪涌电流：20A
- 描述
- 此Uni单向保护器专为单一通道设计，具备5V最大工作电压耐受（VRWM），能承受20A峰值瞬态电流（IPP），并拥有250pF的电容（CJ typ），适用于电容负载较高的环境，确保在高能量瞬态事件中的电路安全性，同时保持良好的信号兼容性。
- 商品型号
- HBV-D305ZB
- 商品编号
- C25503243
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 300pF |
商品概述
HBV-D305ZB可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低漏电流、低电容和快速响应时间为暴露在静电放电环境下的设计提供一流的保护。它为设计者提供了在阵列不实用的应用中保护一条单向线路的灵活性。封装为SOD-323。
商品特性
- 单向ESD保护，保护一条线路
- 反向关断电压：最大5.0V
- 低漏电流：微安级别
- 响应时间通常小于1 us
- 低钳位电压：V_C = 20V @ I_PP = 20A
- ESD保护能力：30kV（空气放电）/ 30kV（接触放电）（符合IEC61000-4-2标准）
- 符合RoHS规范
