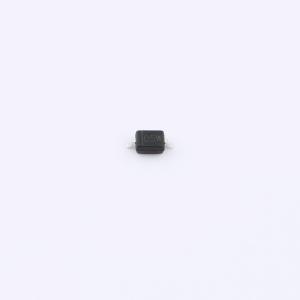

温馨提醒：图片仅供参考，商品以实物为准
HSD05-7
单向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该Uni单向保护器专为单路电路保护设计，5V最大连续工作电压与20A峰值电流吸收能力，实现高效防护。其250皮法的小电容特性，保障了信号传输的高速与纯净，非常适合于对信号完整度有严格要求的应用场景，是精密电路保护的理想方案。
- 商品型号
- HSD05-7
- 商品编号
- C25503245
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 300pF |
商品概述
HSD05-7用于保护敏感的半导体组件，防止其因静电放电及其他电压引起的瞬态事件而损坏或工作异常。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装形式为SOD-323。
商品特性
- 单向静电放电保护，适用于一条线路
- 反向关断电压：最大5.0V
- 低泄漏电流：微安级别
- 响应时间通常小于1微秒
- 低钳位电压：在I_PP = 20A时，V_C = 20V
- 静电放电防护等级：30kV（空气放电）/ 30kV（接触放电）（依据IEC61000-4-2标准）
- 符合RoHS标准
