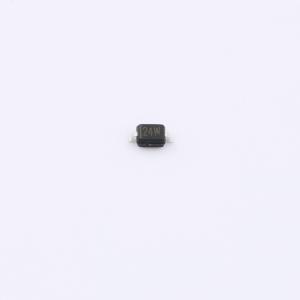

温馨提醒：图片仅供参考，商品以实物为准
HCDSOD323-T24S
单向ESD 24V截止 峰值浪涌电流：6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器提供6A的最大电流承载能力，在24V的工作电压下确保电路的安全。其典型结电容为60pF，适用于高速数据线路而不会显著影响信号完整性。作为一款单向保护元件，它拥有一个保护通道，适用于电信、消费电子及敏感设备接口中，能够有效抵御瞬态电压和静电放电带来的损害。
- 商品型号
- HCDSOD323-T24S
- 商品编号
- C25503233
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 26V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
HCDSOD323-T24S 可保护敏感半导体元件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其卓越的箝位能力、低漏电流、低电容和快速响应时间为易受静电放电影响的设计提供了同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装形式为 SOD-323。
商品特性
- 单向静电放电保护，适用于一条线路
- 反向关断电压：最大值 24.0V
- 低漏电流：微安级别
- 响应时间典型值 < 1 us
- 低箝位电压：Vc = 60V @ IPP = 6A
- 静电放电防护等级：30kV（空气放电）/ 30kV（接触放电） (IEC61000-4-2)
- 符合 RoHS 标准
