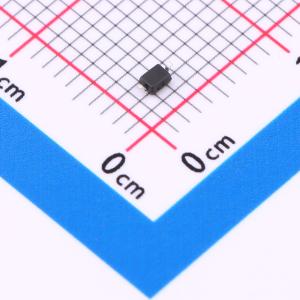

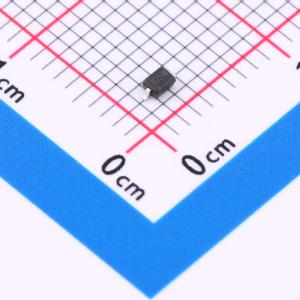

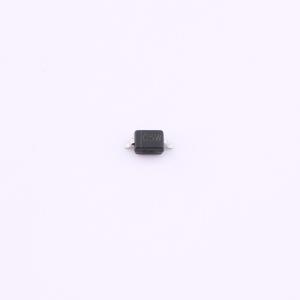

温馨提醒：图片仅供参考，商品以实物为准
HXBP1013-G
单向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款Uni单向保护器专为单一通道设计，工作电压高达5V，能承受20A瞬时大电流冲击，为电路安全提供稳固保障。其250皮法的低电容特性，确保高速信号无损通过，特别适用于对信号质量有严格要求的电子应用场合，是保护精密电路的优选组件。
- 商品型号
- HXBP1013-G
- 商品编号
- C25503237
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.01689克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 300pF |
商品概述
HXBP1013-G 可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的箝位能力、低漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类产品中保护性能。它为设计者提供了在无法使用阵列的应用中保护一条单向线路的灵活性。封装形式为 SOD-323。
商品特性
- 单向静电放电保护，适用于单条线路
- 反向截止电压：最大 5.0V
- 低漏电流：微安级别
- 响应时间通常小于 1 us
- 低箝位电压：VC = 20V @ IPP = 20A
- 静电放电保护能力：30kV（空气放电）/ 30kV（接触放电） (符合 IEC61000-4-2 标准)
- 符合 RoHS 规范
