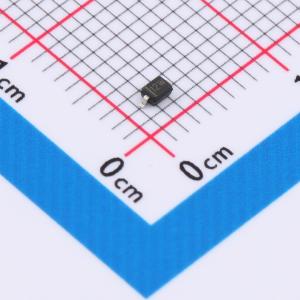

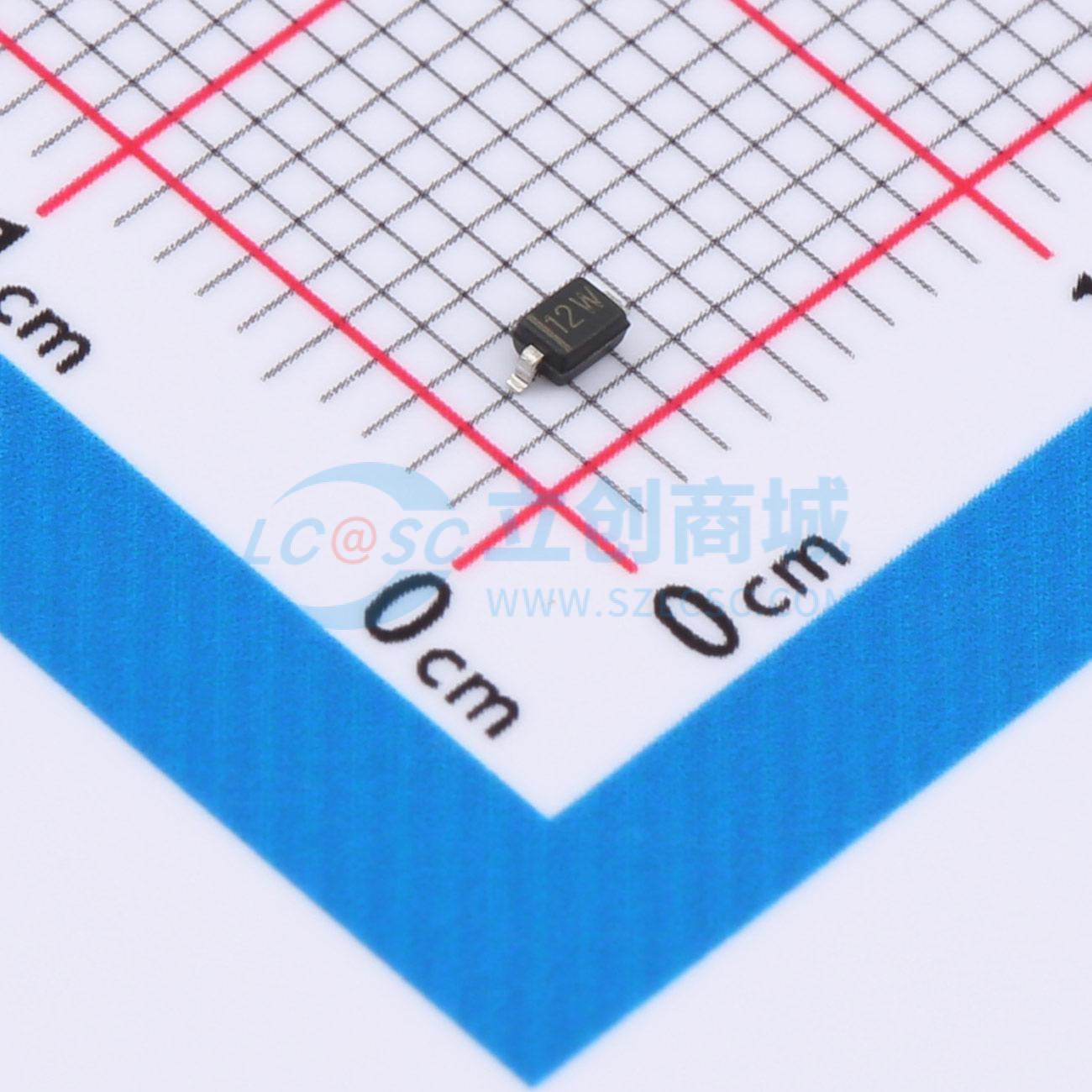

温馨提醒：图片仅供参考，商品以实物为准
HESD3Z12V0
单向ESD 12V截止 峰值浪涌电流：12A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款Uni单向保护器件专为单一电路设计，具备12V的高反向工作电压（VRWM），能承受达12A的峰值脉冲电流（IPP），在极端电流事件中提供坚实保障。其110pF的电容值适合于不需高频信号传输的应用场合，确保电路在稳态下安全运作，为电子设备提供可靠且强健的保护措施。
- 商品型号
- HESD3Z12V0
- 商品编号
- C25503791
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 12V | |
| 钳位电压 | 33V | |
| 峰值脉冲电流(Ipp) | 12A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 110pF |
商品概述
HESD3Z12V0用于保护敏感半导体元件免受静电放电及其他电压瞬变事件导致的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了同类防护。它为设计者提供了在无法使用阵列的应用中保护单条单向线路的灵活性。封装形式为SOD-323。
商品特性
- 单向ESD保护，保护一条线路
- 反向截止电压：最大12.0V
- 低泄漏电流：μA级别
- 响应时间典型值 < 1 us
- 低钳位电压：Vc = 33V @ Ipp = 12A
- ESD保护能力：30kV（空气放电）/ 30kV（接触放电） (IEC61000-4-2)
- 符合RoHS标准
