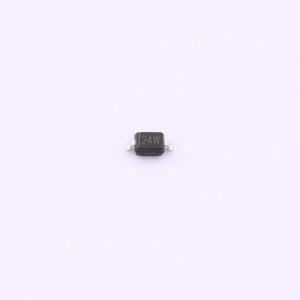

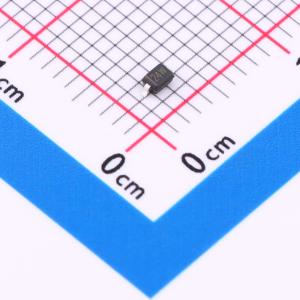

温馨提醒：图片仅供参考，商品以实物为准
HPESDNC3D24VU
单向ESD 24V截止 峰值浪涌电流：6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款Uni单向保护器专为单一电路保护设计，具备24V工作电压耐压和6A瞬时电流吸收能力，为设备提供强大保护屏障。其紧凑的60皮法电容值，确保了信号传递的高速与纯净，是维护电路信号完整性和提升系统可靠性的优选方案，广泛适用于各种精密电子应用中。
- 商品型号
- HPESDNC3D24VU
- 商品编号
- C25503229
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
该器件保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装类型为SOD-323。
商品特性
- 单向ESD保护，适用于单条线路
- 反向截止电压：最大24.0V
- 低泄漏电流：微安级别
- 响应时间通常小于1 us
- 低钳位电压：VC = 60V @ IPP = 6A
- ESD保护等级：30kV（空气放电）/ 30kV（接触放电）（符合IEC61000-4-2标准）
- 符合RoHS规范
