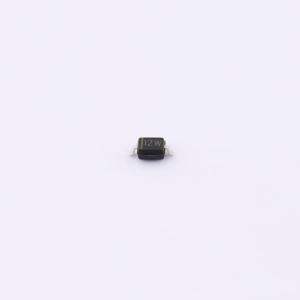

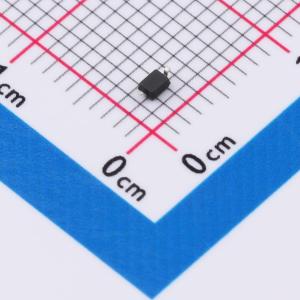

HPESD12VS1UAF
单向ESD 12V截止 峰值浪涌电流：12A
- 描述
- 此款Uni单向保护器件为单通道设计，专为电压保护优化。它能在12V反向电压（VRWM）下稳定工作，展现出强大的12A峰值电流承受力（IPP），有效抵御瞬时电流冲击。尽管电容值为110pF，更适合于对信号速度要求不那么严格的环境，但其在保障电路安全、防止过电压损害方面表现出色，是众多电子设备保护方案的理想选择。
- 商品型号
- HPESD12VS1UAF
- 商品编号
- C25503787
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.016054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 33V | |
| 峰值脉冲电流(Ipp) | 12A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 110pF |
商品概述
HPESD12VS1UAF用于保护敏感的半导体组件免受静电放电及其他电压瞬态事件造成的损坏或干扰。其出色的钳位能力、低漏电流、低电容和快速响应时间为暴露于静电放电环境的设计提供了业界一流的保护。它为设计者提供了在无法使用阵列的应用中保护一条单向线路的灵活性。封装形式为SOD-323。
商品特性
- 单向静电放电保护，适用于一条线路
- 反向关断电压：最大值12.0V
- 低漏电流：微安级
- 典型响应时间小于1微秒
- 低钳位电压：Vc = 33V @ IPP = 12A
- 静电放电保护能力：30kV（空气放电）/ 30kV（接触放电）（依据IEC61000-4-2标准）
- 符合RoHS规范
