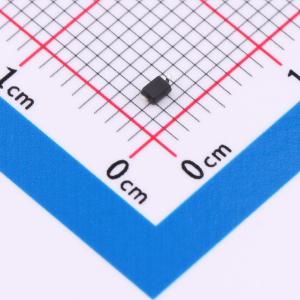

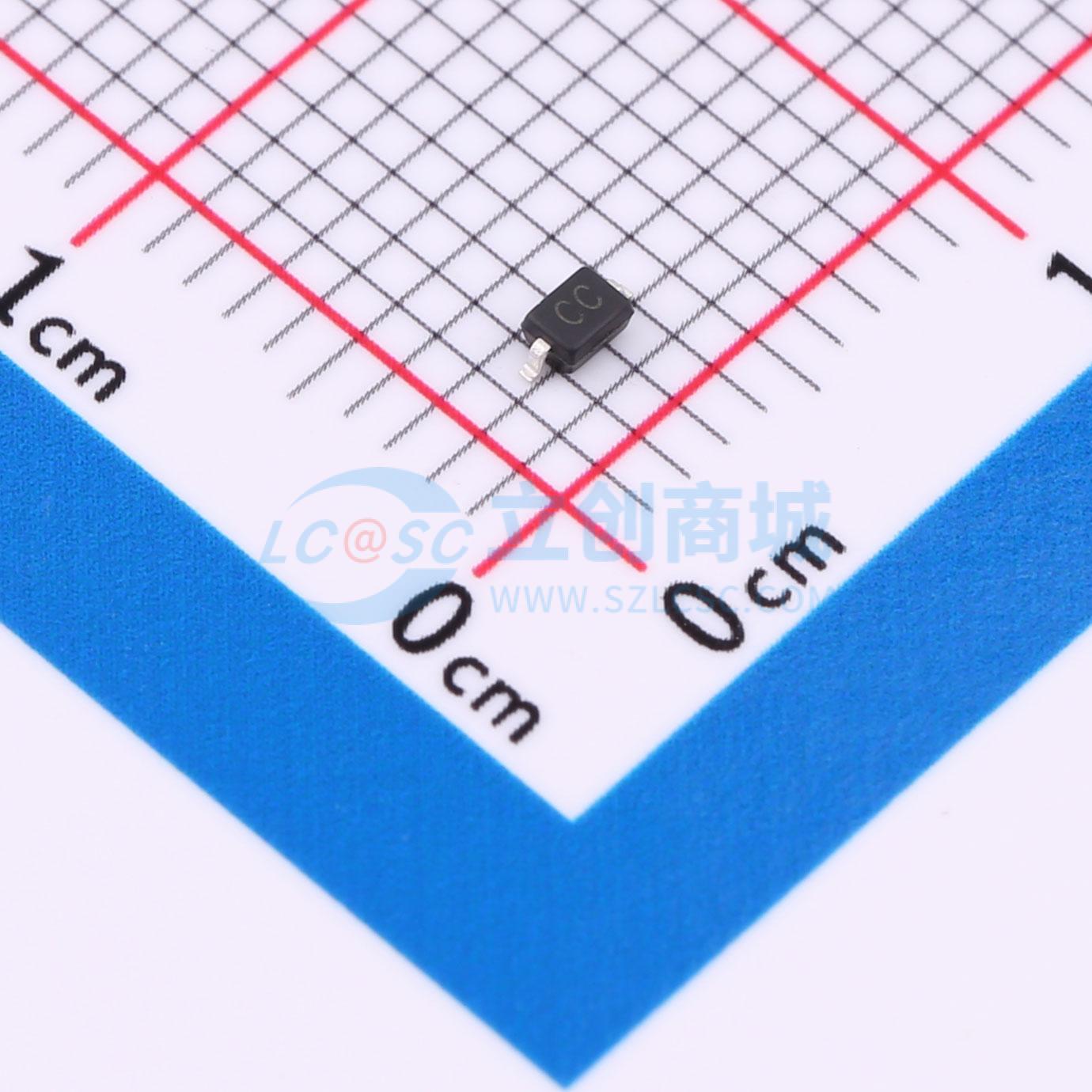

温馨提醒：图片仅供参考，商品以实物为准
HCPDV3V3A-HF
双向ESD 3.3V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管专为单一信号线路定制，耐压3.3V，电容低至1pF，确保高速信号完整无损。其20A峰值电流承受力，为电路板上的宝贵元件穿上隐形防静电盔甲，无论是便携设备还是通信系统，都是不可或缺的静电守护者。
- 商品型号
- HCPDV3V3A-HF
- 商品编号
- C22440048
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.014333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压(VBR) | 5.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HCPDV3V3A-HF 器件可保护敏感半导体组件免受静电放电 (ESD) 及其他电压感应瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间为暴露于 ESD 的设计提供了卓越的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装形式为 SOD-323。
商品特性
- 超低电容 1 pF
- 低钳位电压
- 低本体高度：0.016 英寸 (0.4 mm)
- 击穿电压：3.3V
- 低泄漏电流
- 典型响应时间 < 1.0 ns
- 符合 IEC61000-4-2 第 4 级 ESD 保护标准
- 无铅器件
