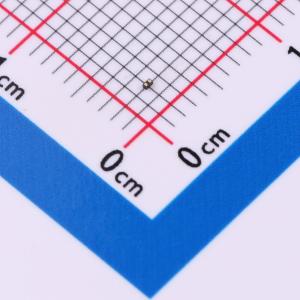

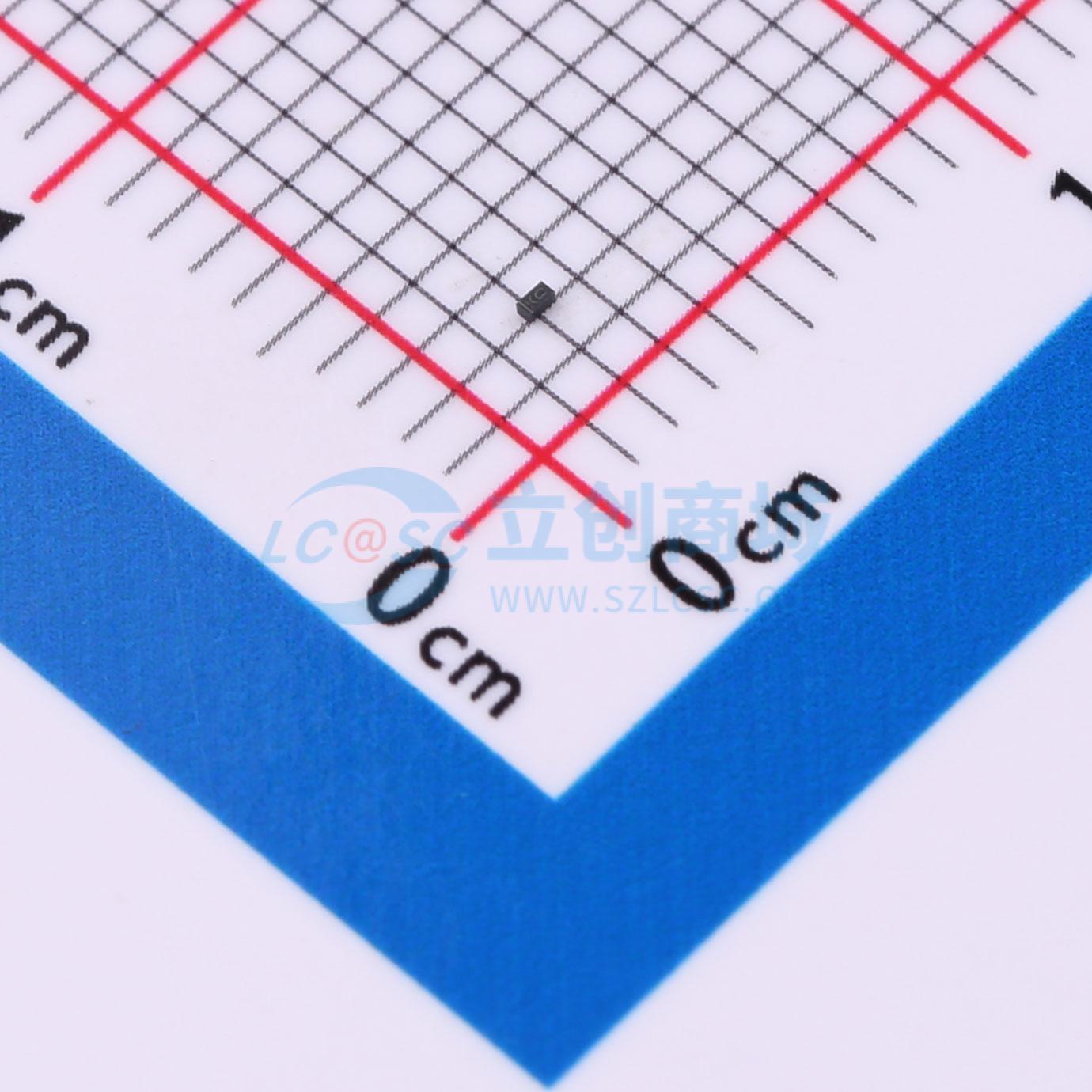

温馨提醒：图片仅供参考，商品以实物为准
HRCLAMP3331ZA
双向ESD 3.3V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该ESD静电保护二极管为双向单通道设计，3.3V工作电压下稳定可靠，4A峰值电流防护性能卓越，能有效阻断静电威胁。其超低0.55pF电容值，确保高速信号无损通行，特别适合于保护高频电路，提升系统整体的电磁兼容性和数据安全性。
- 商品型号
- HRCLAMP3331ZA
- 商品编号
- C22440072
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.0047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 96W@8/20us | |
| 击穿电压(VBR) | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
商品概述
HRCLAMP3331ZA可保护敏感的半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 为高速数据线提供瞬态保护
- 符合IEC 61000-4-2标准，接触放电±15kV，空气放电±8kV
- 符合IEC 61000-4-4标准，电快速瞬变脉冲群40A
- 封装针对高速线路优化
- 低电容：0.55pF
- 超小封装
- 保护一条输入/输出线路
- 低钳位电压
- 低泄漏电流
