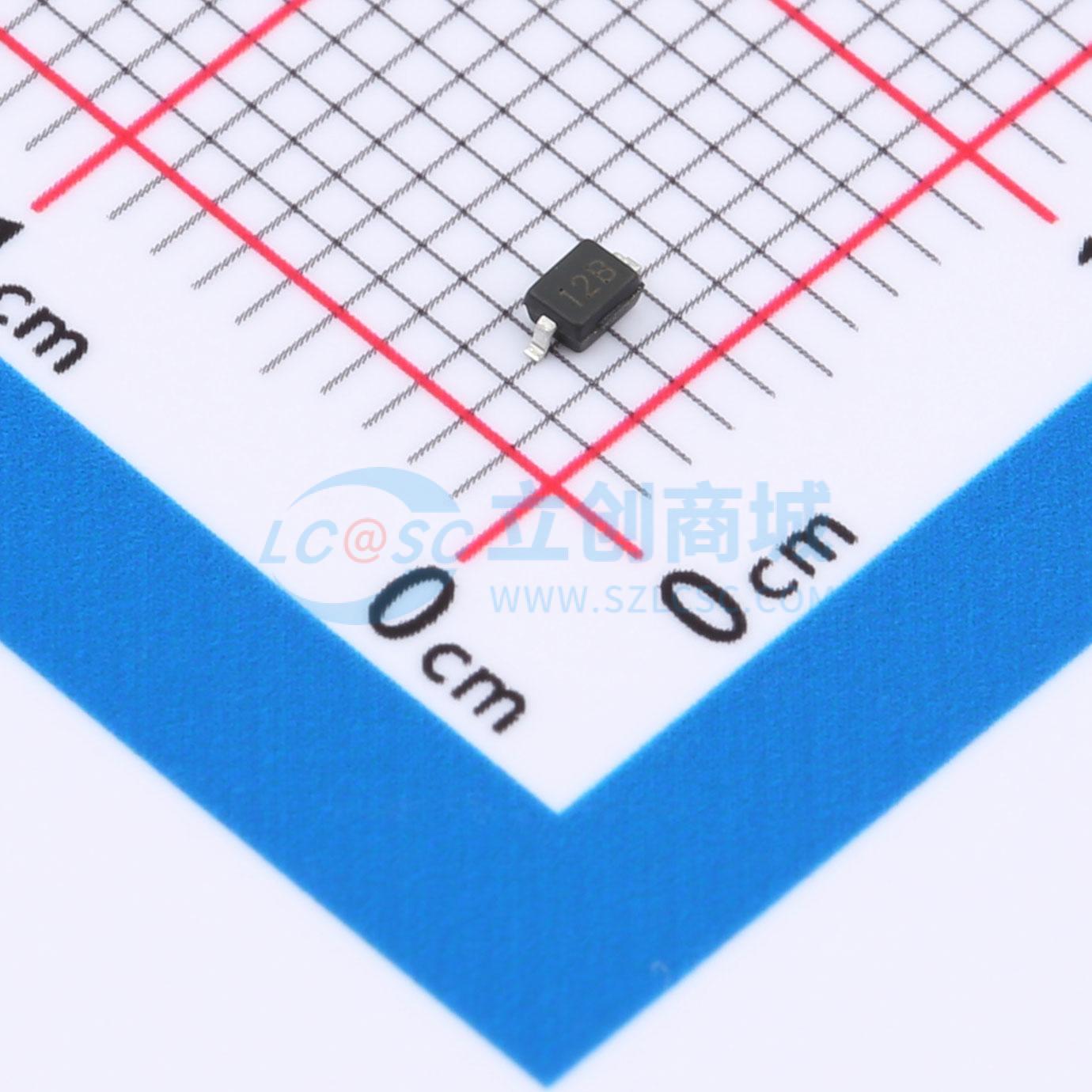

温馨提醒：图片仅供参考，商品以实物为准
HSD12C-7
双向ESD 12V截止 峰值浪涌电流：11A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该款双向ESD防护二极管专为单一信号线设计，耐压12V，可承受11A瞬时脉冲电流冲击，为电路板上的精密元件穿上隐形“防静电盔甲”。38pF的低电容值设计，确保高速信号畅通无阻，是保障数据完整性和系统稳定性的精妙装置，尤其适配于对静电敏感且传输速率要求高的电子设备。
- 商品型号
- HSD12C-7
- 商品编号
- C22440089
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 32V | |
| 峰值脉冲电流(Ipp) | 11A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 38pF |
商品概述
HSD12C-7器件可保护敏感的半导体元件免受静电放电及其他电压引起的瞬态事件所造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露在静电放电环境下的设计提供了的保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。采用SOD-323封装。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：±30kV（接触放电），±30kV（空气放电）；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：350W（8/20us）
- 工作电压：12V
- 保护一条电源或数据线路
- 低钳位电压
- 低泄漏电流
