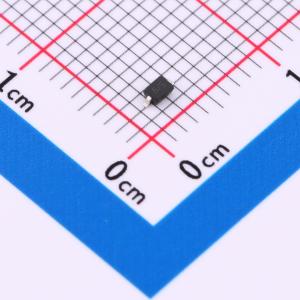

温馨提醒：图片仅供参考，商品以实物为准
HTESDL5V0B45P1M3
双向ESD 5V截止 峰值浪涌电流：25A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款双向ESD静电保护二极管为单通道设计，耐压5V，具有25A大电流脉冲承受力，为电子设备提供强劲的静电防护。尽管电容值35pF，仍能有效平衡信号保护与传输效率，是精密电路应用中防静电冲击的理想组件。
- 商品型号
- HTESDL5V0B45P1M3
- 商品编号
- C22440106
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 25A | |
| 峰值脉冲功率(Ppp) | 500W@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品概述
HTESDL5V0B45P1M3 可保护敏感半导体组件免受静电放电及其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供一流的保护。该器件为设计人员提供了在不适合使用阵列的应用中保护一条双向线路的灵活性。采用 SOD-323 封装。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±30kV (接触放电) ±30kV (空气放电) 及 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：500W (8/20us)
- 工作电压：5V
- 保护一条 Vcc 或数据线路
- 低钳位电压
- 低漏电流
