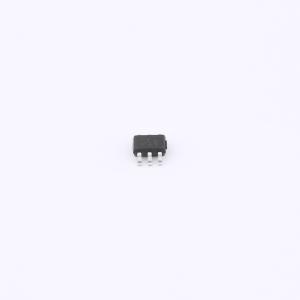

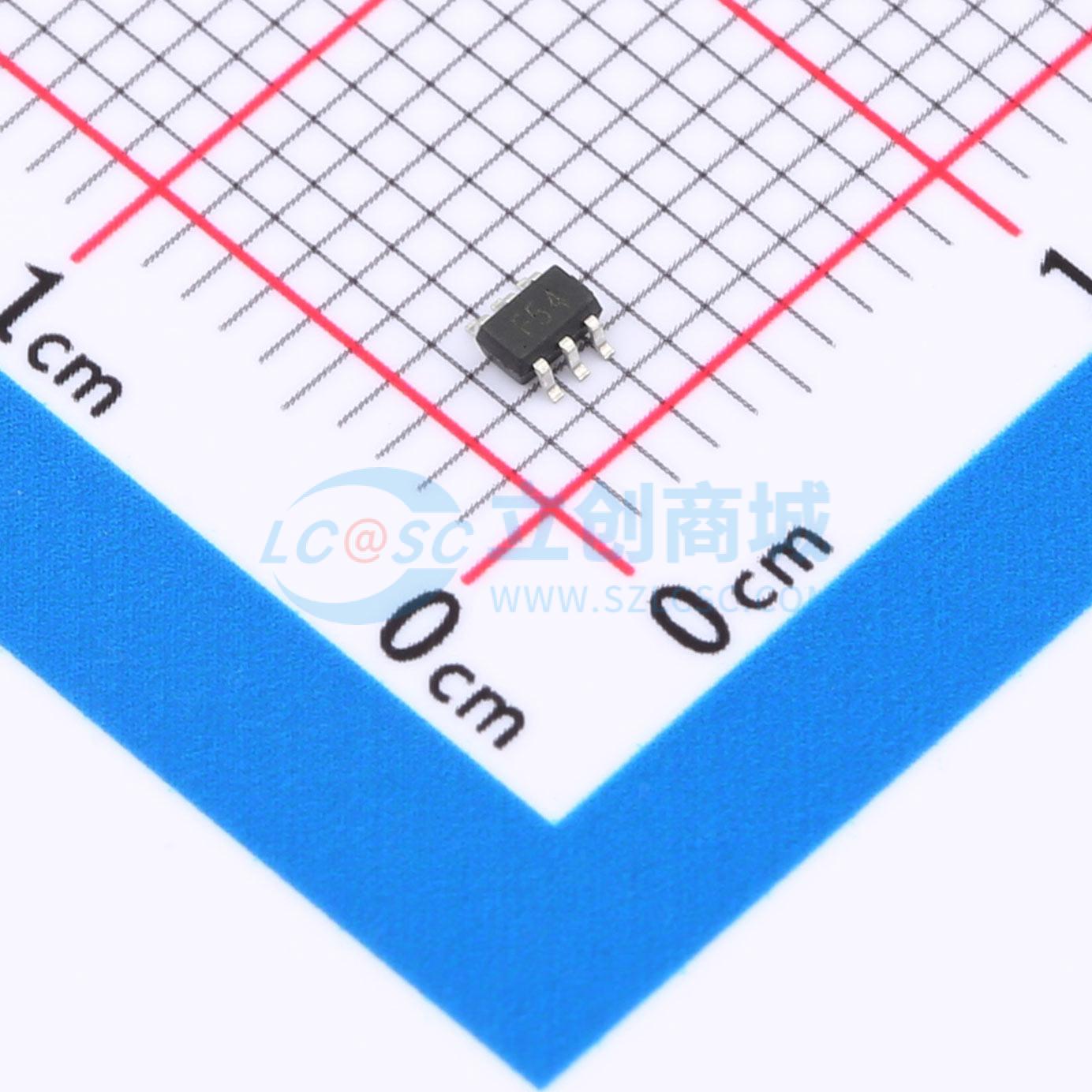

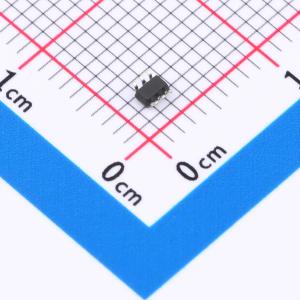

温馨提醒：图片仅供参考，商品以实物为准

HCEST363LC5VU

ESD 5V截止峰值浪涌电流：4A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款单向ESD静电保护二极管，搭载四通道设计，专为多线路系统定制。在5V工作电压下，能够承受4A的瞬时电流冲击，为电路提供坚实的静电防护。0.6pF的低电容值，确保高速信号传输无碍，是精密电子和通信设备中防静电干扰的优选组件。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HCEST363LC5VU
商品编号: C22440130
商品封装: SOT-363
包装方式: 编带
商品毛重: 0.0176克(g)

商品参数

商品概述

HCEST363LC5VU是一款5通道超低电容轨钳位ESD保护二极管阵列。每个通道由一对ESD二极管组成，可将正或负的ESD电流引导至正或负电源轨。一个齐纳二极管集成在阵列的正负电源轨之间。在典型应用中，负电源轨引脚（指定为GND）连接到系统地。正的ESD电流通过一个ESD二极管和齐纳二极管被引导至地，并且正的ESD电压被钳位至齐纳电压。

商品特性

5通道ESD保护
提供符合IEC61000-4-2第4级的ESD保护
±27kV空气放电
±15kV接触放电
低钳位电压
低工作电压
改进的齐纳结构
优化的封装，便于高速数据线PCB布局
符合RoHS标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	-
	反向截止电压(Vrwm)	5V
	钳位电压	13V；1.8V
	峰值脉冲电流(Ipp)	4A
	峰值脉冲功率(Ppp)	55W

	属性	参数值
	击穿电压(VBR)	6V
	反向电流(Ir)	1uA
	通道数	五路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.6pF
