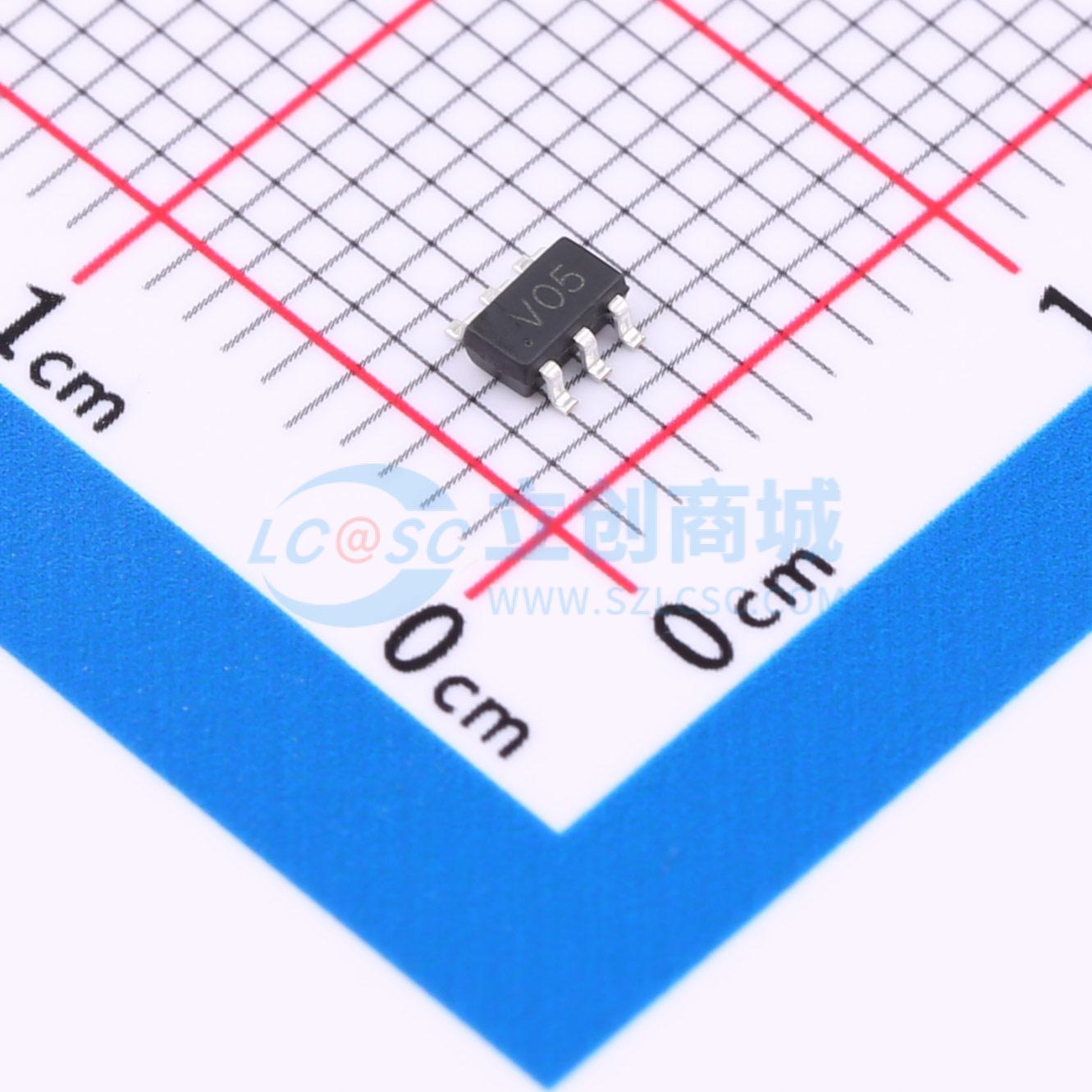

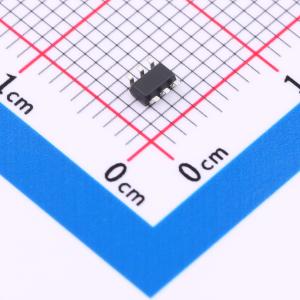

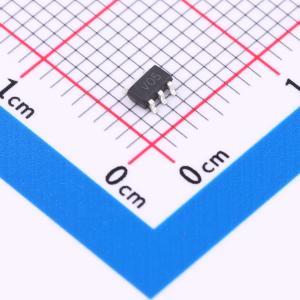

HPJSRV05-4-AU
ESD 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款高性能ESD静电保护二极管，采用单向技术，设置有4条独立保护通道，工作电压VRWM为5V，能承受高达4A的瞬时电流冲击，确保电路在静电环境下依然稳健运行。其电容值仅为0.5pF，极大减少了对高频信号的干扰，是保护精密电子设备免受静电损害的理想组件。
- 商品型号
- HPJSRV05-4-AU
- 商品编号
- C22440149
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.0275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V；1.8V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 55W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 五路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
HPJSRV05-4-AU 是一款 5 通道超低电容轨钳位 ESD 保护二极管阵列。每个通道由一对 ESD 二极管组成，可将正或负的 ESD 电流引导至正电源轨或负电源轨。一个齐纳二极管集成在阵列的正负电源轨之间。在典型应用中，负电源轨引脚（指定为 GND）连接到系统地。正的 ESD 电流通过一个 ESD 二极管和齐纳二极管被引导至地，正的 ESD 电压被钳位至齐纳电压。
商品特性
- 提供 5 通道 ESD 保护
- 提供符合 IEC61000-4-2 等级 4 标准的 ESD 保护：±27kV 空气放电，±15kV 接触放电
- 通道 I/O 对 GND 电容：0.4pF（最大）
- 通道 I/O 对 I/O 电容：0.8pF（最大）
- 低钳位电压
- 低工作电压
- 改进的齐纳结构
- 优化的封装，便于高速数据线 PCB 布局
- 符合 RoHS 标准
- SOT-23-6L 封装
