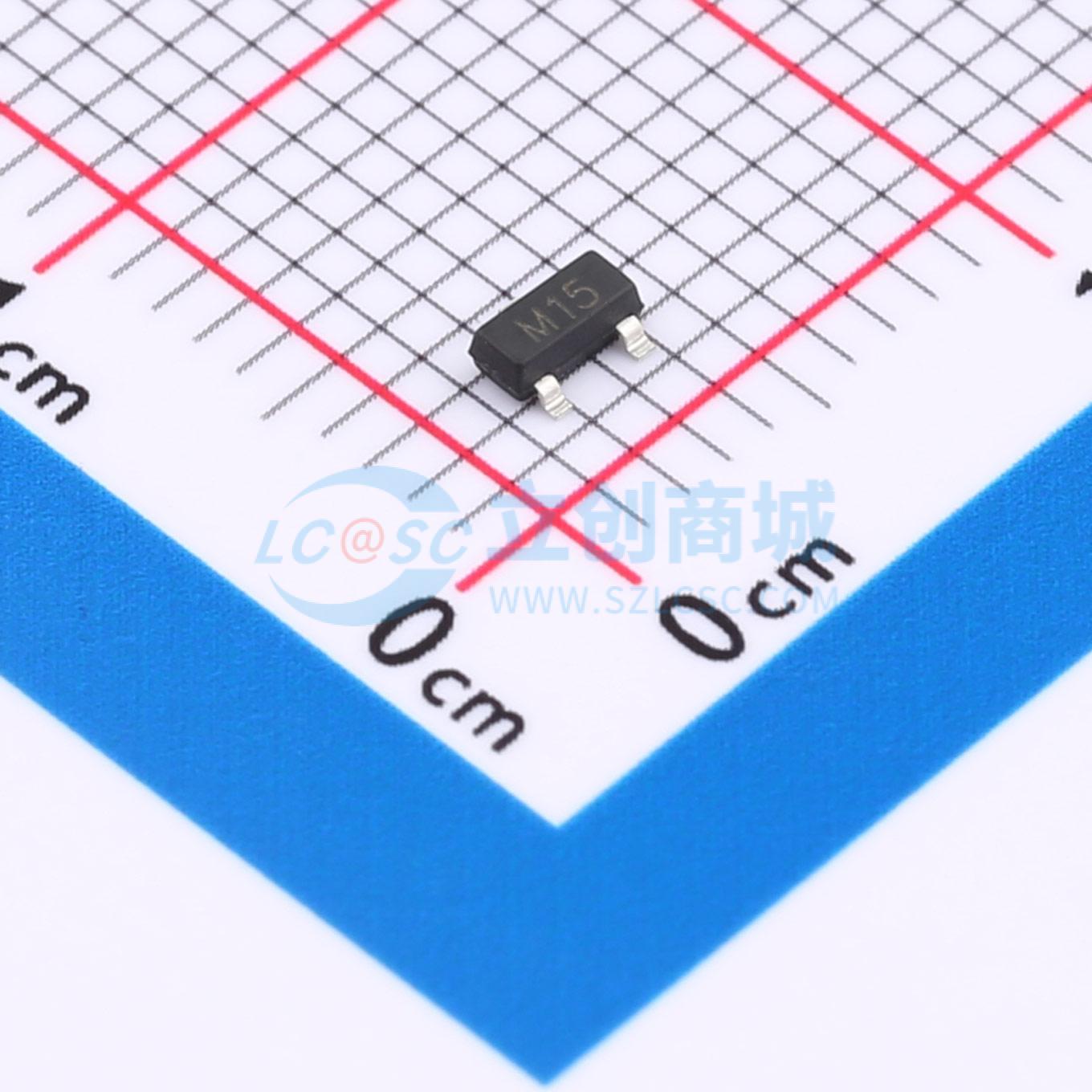

温馨提醒：图片仅供参考，商品以实物为准
HGSOT15C-HG3-18
双向ESD 15V截止 峰值浪涌电流：10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品是一款高性能ESD静电保护二极管，采用单向技术，配备两条独立保护通道。在15V工作电压下稳定服务，能承受瞬间10A电流冲击，为电路板上的敏感元件筑起安全防线。60皮法电容值精巧设计，减少信号损失，保障高频信号流畅无阻，是高端电子设备静电防护的理想伴侣。
- 商品型号
- HGSOT15C-HG3-18
- 商品编号
- C22440162
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.02135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 38V | |
| 峰值脉冲电流(Ipp) | 10A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 16.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
HGSOT15C-HG3-18 器件用于保护敏感的半导体组件，使其免受静电放电及其他电压引起的瞬态事件所造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电风险的设计提供了同类产品中保护。它为设计者提供了灵活性，可在不便于使用阵列的应用中保护两条单向线路。
商品特性
- 为高速数据线提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±30kV (接触放电) / ±30kV (空气放电) 及 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：350W (8/20us)
- 工作电压：15V
- 可保护一条双向线路或两条单向线路
- 低钳位电压
- 低泄漏电流
