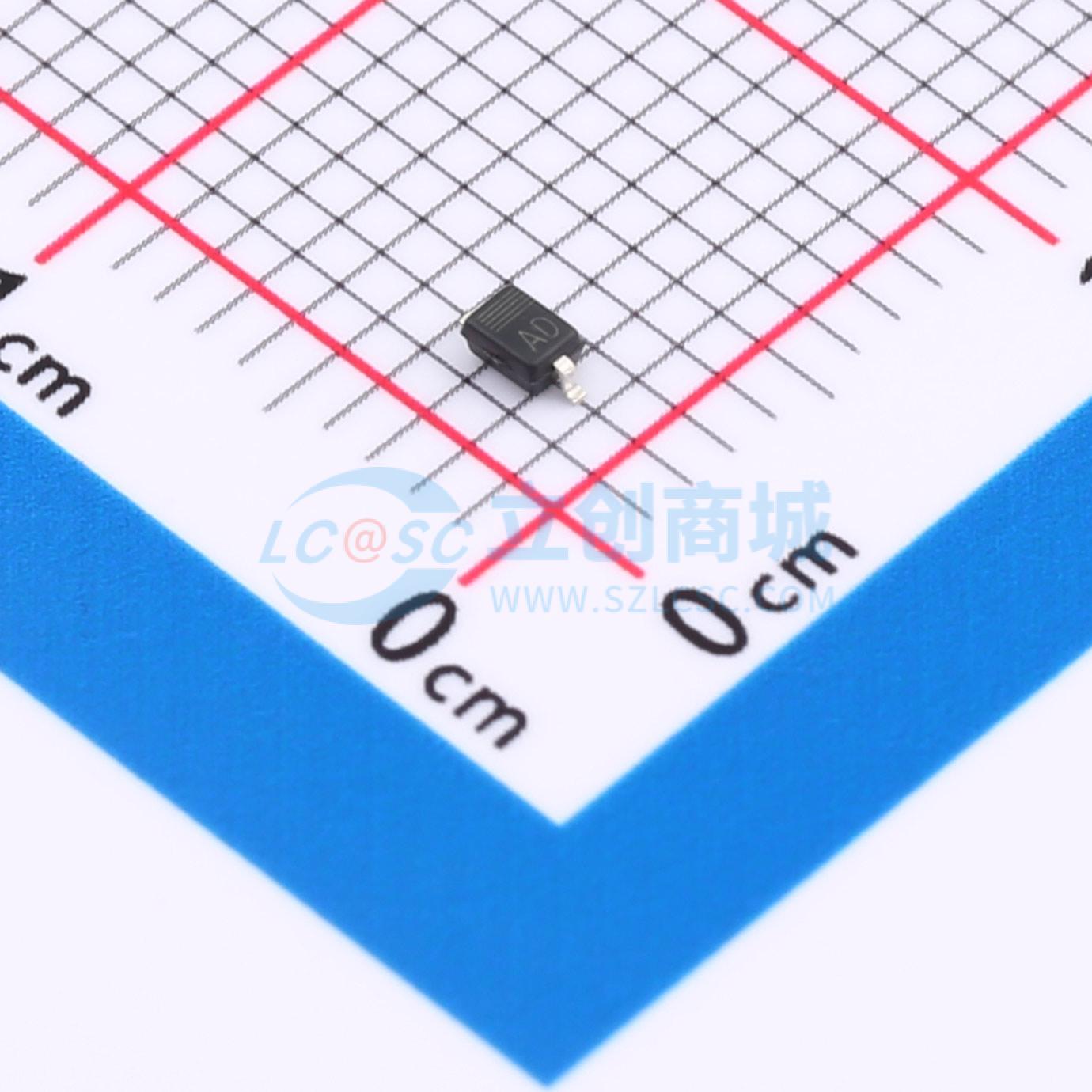

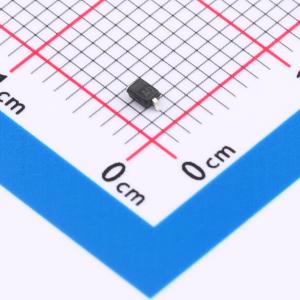

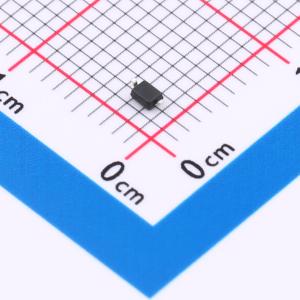

温馨提醒：图片仅供参考，商品以实物为准
HDF2B18FU,H3XHF
双向 12V 9A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本款双向ESD静电保护二极管，专为单路信号保护优化，耐压高达12V，能承受9A瞬时电流冲击，为电路安全提供坚实保障。8pF的低电容特性，确保了信号传输几乎不受影响，是高可靠性电子设备防静电的理想组件，让您的设计在各种环境下都能稳定运行。
- 商品型号
- HDF2B18FU,H3XHF
- 商品编号
- C22439832
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.015075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 160W@8/20us | |
| 击穿电压(VBR) | 13.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 8pF |
商品概述
HDF2B18FU/H3XHF器件可保护敏感的半导体组件免受静电放电(ESD)及其他电压感应瞬态事件造成的损坏或干扰。其出色的钳位能力、低漏电流、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。封装形式为SOD-323。
商品特性
- 小巧的封装外形尺寸
- 低封装高度
- 在8×20μs脉冲下峰值功率可达200瓦
- 低漏电流
- 响应时间典型值小于1纳秒
- 符合人体模型ESD等级3（大于16千伏）
- 符合IEC61000-4-2等级4 ESD防护标准
- 符合IEC61000-4-4等级4 EFT防护标准
