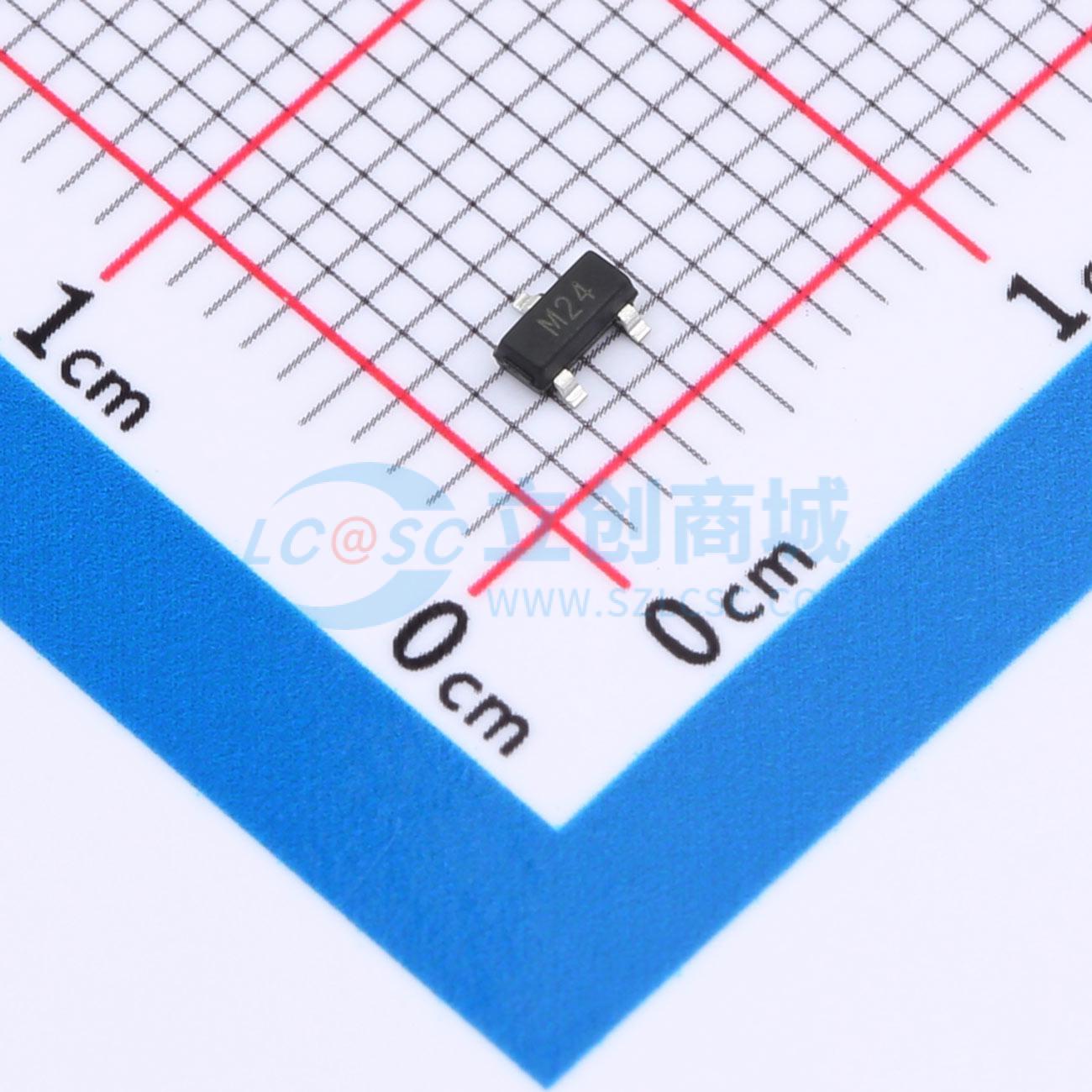

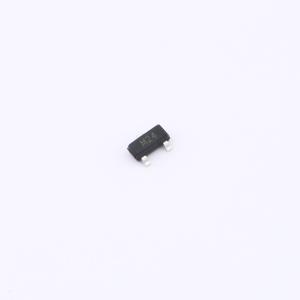

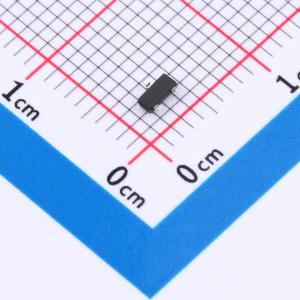

温馨提醒：图片仅供参考，商品以实物为准
HESD24VS2UE6327HTSA1
单向TVS 24V截止 峰值浪涌电流：2A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该款单向ESD保护二极管，配备双通道结构，针对24V电压系统优化，能承受2A峰值瞬态电流，25pF电容确保最小信号干扰，是精密电路防静电的理想元件，为敏感电子设备穿上隐形防护服，保障数据传输的安全与顺畅。
- 商品型号
- HESD24VS2UE6327HTSA1
- 商品编号
- C22439837
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 25pF |
商品概述
HESD24VS2UE6327HTSA1可保护敏感半导体组件免受静电放电及其他电压瞬变事件导致的损坏或干扰。其优异的钳位能力、低漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了业界领先的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护两条单向线路。封装形式为SOT-23。
商品特性
- 产品材料符合RoHS要求且无卤素
- 单向瞬态抑制二极管功能
- 低漏电流：在VRM下，IR最大值小于20 μA
- 300W峰值脉冲功率（8/20μs波形）
- 根据IEC61000-4-2（静电放电）标准提供瞬态保护：15KV（空气放电），8KV（接触放电）
- 根据IEC61000-4-5（雷击浪涌）标准提供保护，具体参见IPPM参数
