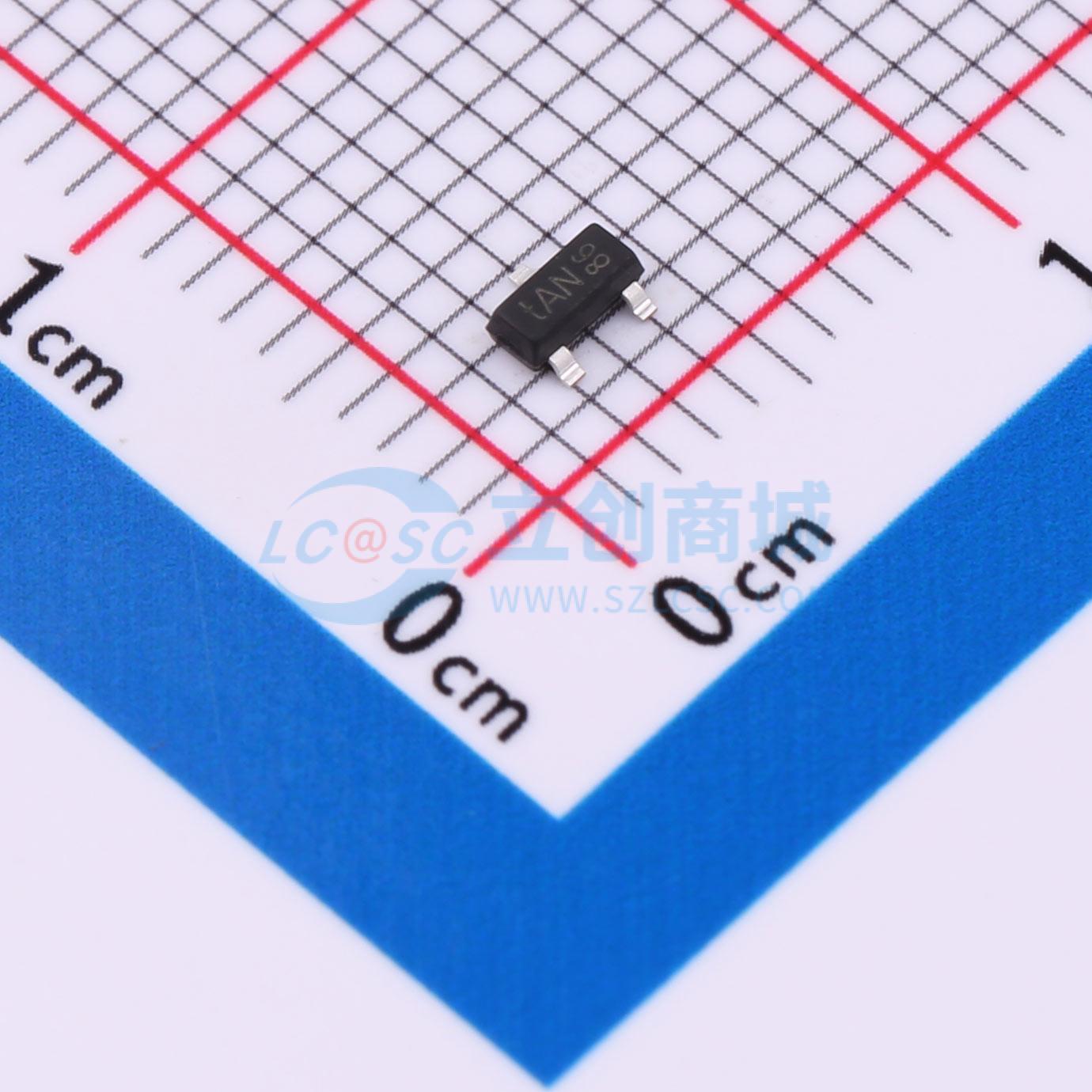

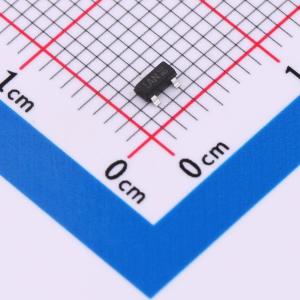

温馨提醒：图片仅供参考，商品以实物为准
HDESD1FLEX2SOQ-7
双向ESD 24V截止 峰值浪涌电流：4A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款ESD静电保护二极管设计为双向，配置了双通道，能承受最高24V的持续工作电压（VRWM），在遭遇瞬态高压事件时，能有效泄放高达4A的峰值电流（IPP），确保电路安全。其低电容值10pF，有助于减少信号衰减，适用于对信号完整性有严格要求的高频传输线路，为您的电子设备提供稳健的静电防护解决方案。
- 商品型号
- HDESD1FLEX2SOQ-7
- 商品编号
- C22439855
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 160W@8/20us | |
| 击穿电压(VBR) | 33V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
HDESD1FLEX2SOQ-7 可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间为暴露在静电放电环境下的设计提供一流的保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 低泄漏电流
- IEC61000-4-2 Level 4 ESD 保护
- 我们声明产品材料符合 RoHS 要求且无卤。
