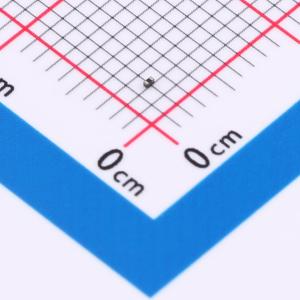

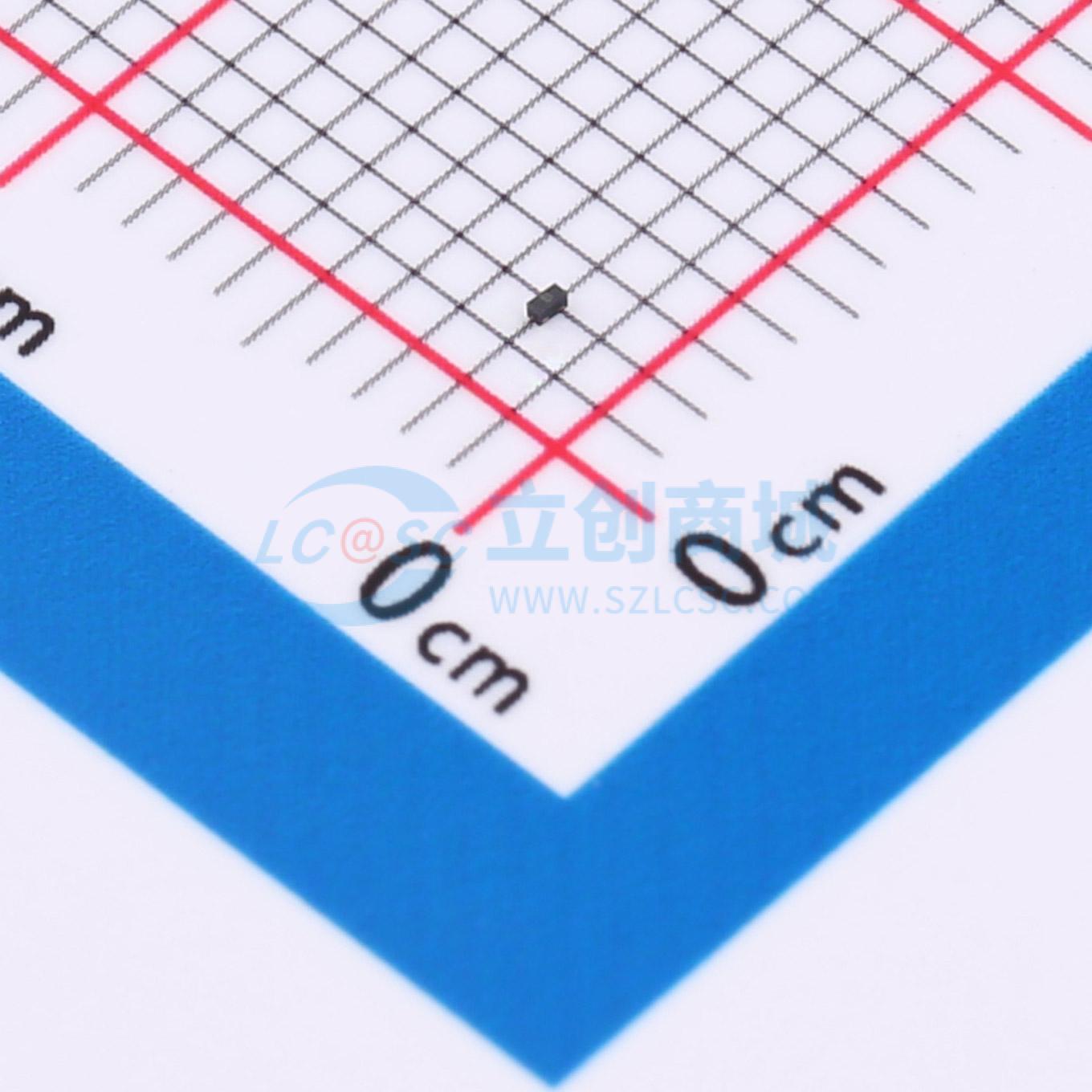

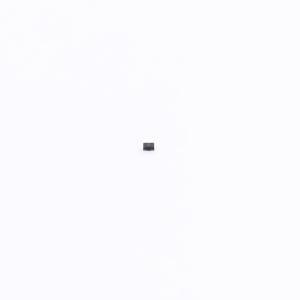

HUCLAMP3331ZATFT
双向ESD 3.3V截止 峰值浪涌电流：5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管专为3.3V系统定制，单通道设计便于集成。它能够承受高达5A的瞬时电流冲击，电容值为12pF，适宜于较低速信号线路的静电防护需求。该器件能有效拦截静电放电，守护电路元件安全，是提升电子设备抗扰度与可靠性的优选方案。
- 商品型号
- HUCLAMP3331ZATFT
- 商品编号
- C22439870
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.005375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品概述
HUCLAMP3331ZATFT用于保护敏感的半导体组件，防止其因静电放电及其他电压诱导的瞬态事件而受损或发生故障。其优异的钳位能力、低泄漏电流、低电容以及快速响应时间，为暴露于静电放电环境的设计提供了业界领先的保护性能。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 小型封装尺寸：0.61 mm × 0.31 mm
- 低封装高度：0.28 mm
- 低泄漏电流
- 典型响应时间 < 1 ns
- 符合人体模型3级静电放电等级
- 符合IEC61000-4-2 4级静电放电保护标准
- 无铅器件
- 声明产品材料符合RoHS要求且无卤
