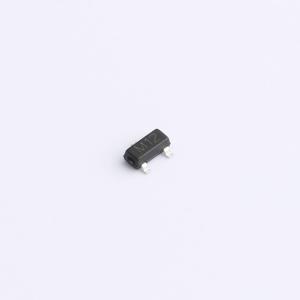

HSTS232120U901
双向ESD 12V截止 峰值浪涌电流：11A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD静电保护二极管，具有双通道设计，工作电压高达12V，能有效应对11A瞬时电流冲击，为电路系统提供严密的静电防护。其90皮法的低电容值，确保了信号传输的高效与纯净，是精密电路及高速数据接口的可靠守护者，让每一条信息在流动中都能得到周全保护。
- 商品型号
- HSTS232120U901
- 商品编号
- C22439894
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 32V | |
| 峰值脉冲电流(Ipp) | 11A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 90pF |
商品概述
HSTS232120U901 可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了的保护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护两条单向线路。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±30kV（接触放电）±30kV（空气放电）及 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：350W (8/20us)
- 工作电压：12V
- 可保护一条双向线路或两条单向线路
- 低钳位电压
- 低泄漏电流
