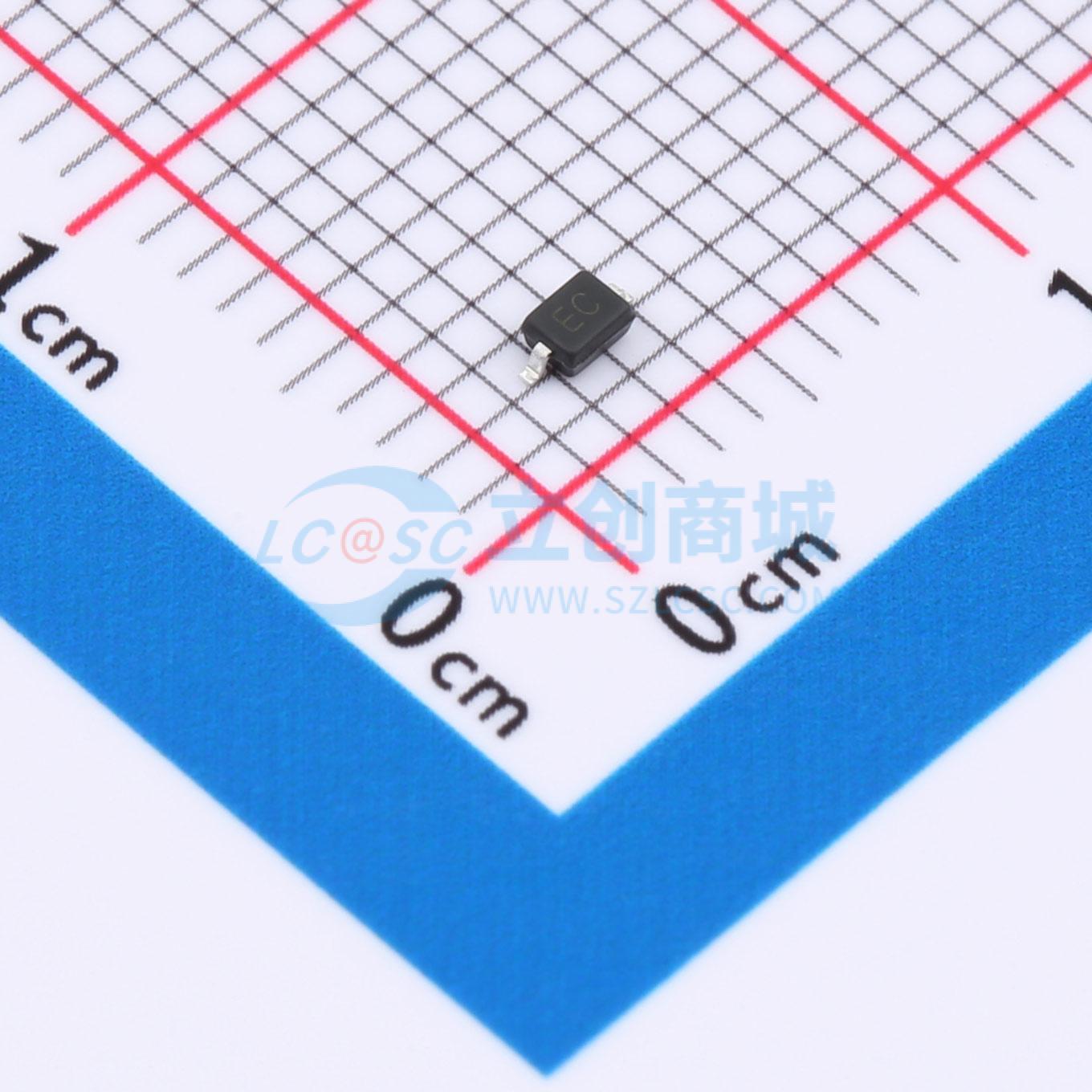

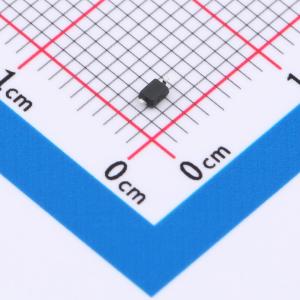

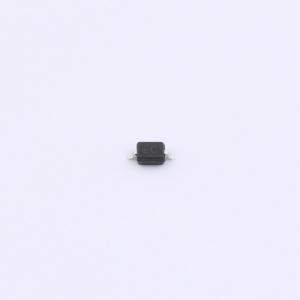

温馨提醒：图片仅供参考，商品以实物为准
HCDSOD323-T15LC
双向ESD 15V截止 峰值浪涌电流：10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款双向ESD静电保护二极管专为单通道电路定制，耐压15伏特，峰值电流承受力为10安培，为电子设备提供强有力的静电防护。1皮法电容值设计，保障了高速信号的无损传输与系统运行的稳定性，是精密电路保护的优选元件。
- 商品型号
- HCDSOD323-T15LC
- 商品编号
- C22439902
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 31.8V | |
| 峰值脉冲电流(Ipp) | 10A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 16.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HCDSOD323-T15LC 可保护敏感半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于 ESD 的设计提供一流的保护。它为设计者提供了在不适合使用阵列的应用中保护一条双向线路的灵活性。
商品特性
- 为高速数据线提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±30kV (接触放电) 和 ±30kV (空气放电) 标准，以及 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：350W (8/20μs)
- 工作电压：15V
- 保护一条 Vcc 或数据线路
- 低钳位电压
- 低泄漏电流
应用领域
- 高速数据线
- Vcc 线路保护
