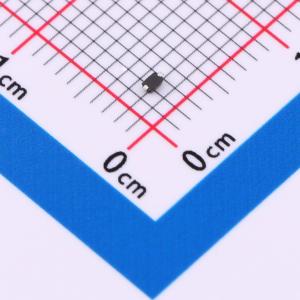

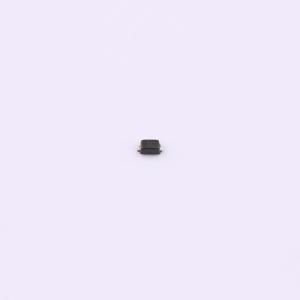

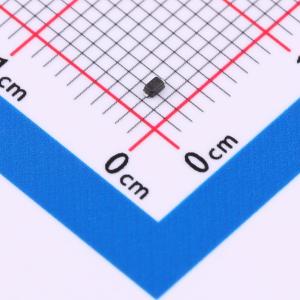

温馨提醒：图片仅供参考，商品以实物为准
HESD5V0L1B02VH6327XTSA1
双向ESD 5V截止 峰值浪涌电流：8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向单通道ESD静电保护二极管，工作电压VRWM为5V，能承受8A瞬时电流冲击，具有低至10pF的电容值，确保高速信号流畅无损。作为电路的双刃守护者，它在提供全面静电防护的同时，保证了信号的高品质传输，为电子设备的稳定运行增添强劲保障。
- 商品型号
- HESD5V0L1B02VH6327XTSA1
- 商品编号
- C22440178
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 128W@8/20us | |
| 击穿电压(VBR) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
HESD5V0L1B02VH6327XTSA1器件可保护敏感半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电风险的设计提供了同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。采用SOD-523封装。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：接触放电±30kV，空气放电±30kV；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：128W（8/20us）
- 工作电压：5V
- 保护一条Vcc或数据线
- 低钳位电压
- 低泄漏电流
