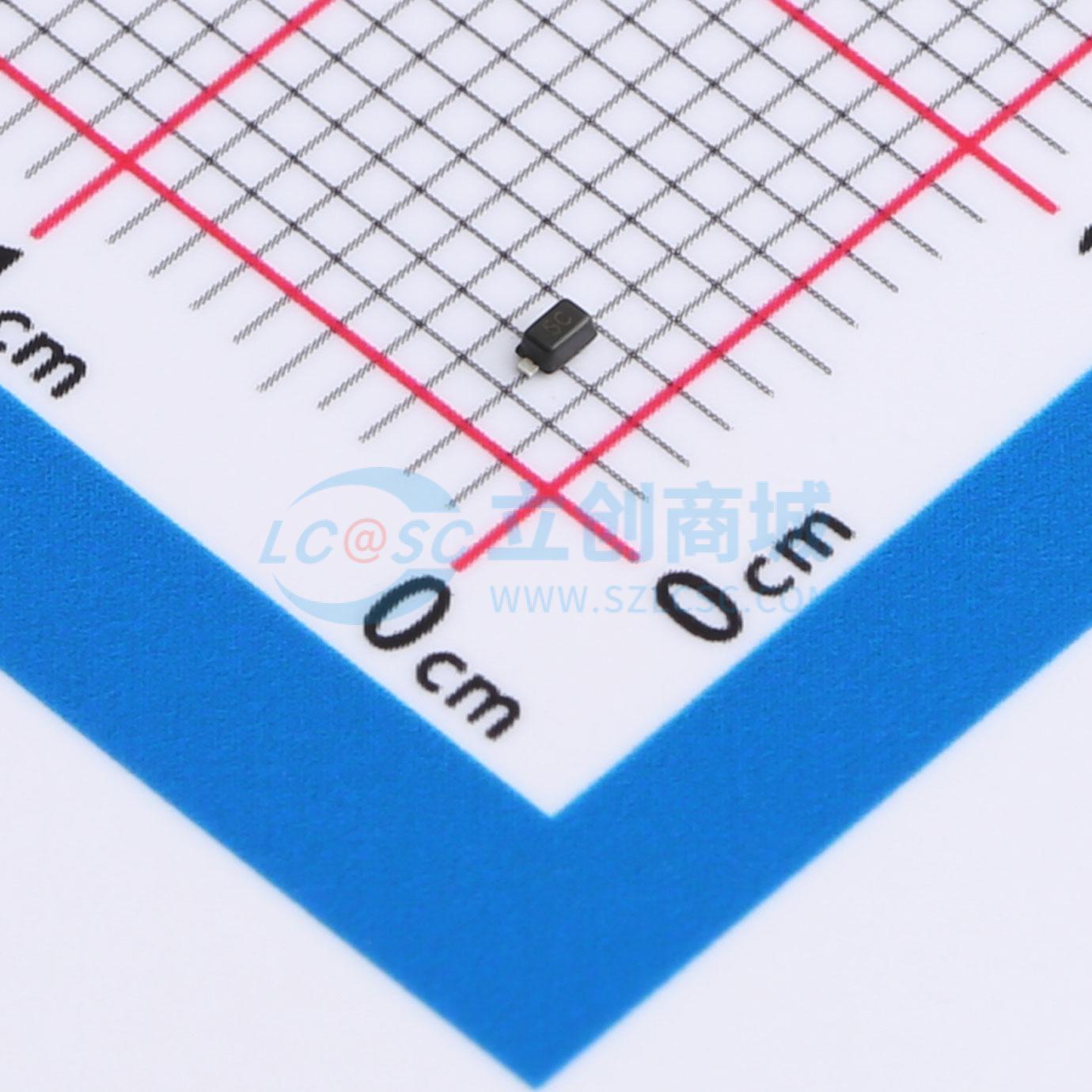

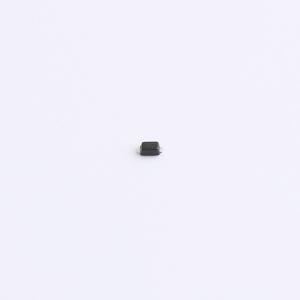

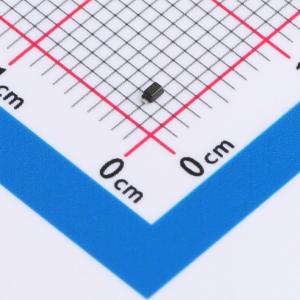

温馨提醒：图片仅供参考，商品以实物为准
HSTS521050B750
双向ESD 5V截止 峰值浪涌电流：8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款双向ESD静电保护二极管专为单通道应用设计，耐压5V，8A峰值电流处理性能卓越，兼具10pF的低电容特性，既能有效拦截静电冲击，又确保信号传递的高效与纯净，为现代电子设备的内部安全筑起一道坚实的防线。
- 商品型号
- HSTS521050B750
- 商品编号
- C22440186
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.009667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 128W@8/20us | |
| 击穿电压(VBR) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
该器件可保护敏感半导体元件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了在阵列不实用的应用中保护一条双向线路的灵活性。封装为SOD-523。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2（静电放电）±30kV（接触放电）±30kV（空气放电）和IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50纳秒）标准
- 峰值功耗：128W（8/20微秒）
- 工作电压：5V
- 保护一条电源线或数据线
- 低钳位电压
- 低泄漏电流
