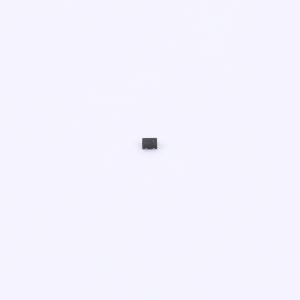

温馨提醒：图片仅供参考，商品以实物为准
HSPHV24-01KTG-C
双向ESD 24V截止 峰值浪涌电流：5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该双向ESD保护二极管专为单通道电路设计，24V工作电压耐受能力强，5A峰值电流吸收效能卓越，组成电路防护的强力盾牌。10pF电容值精巧平衡了防护与信号通过的速度，尤其适合于要求既高效防静电又需维持高频信号纯净度的应用场景，是现代电子设备信号线路的守护者。
- 商品型号
- HSPHV24-01KTG-C
- 商品编号
- C22440206
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 26.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
