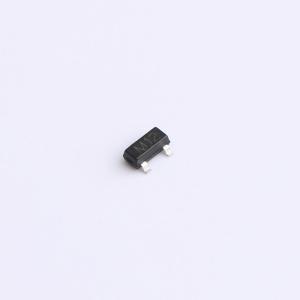

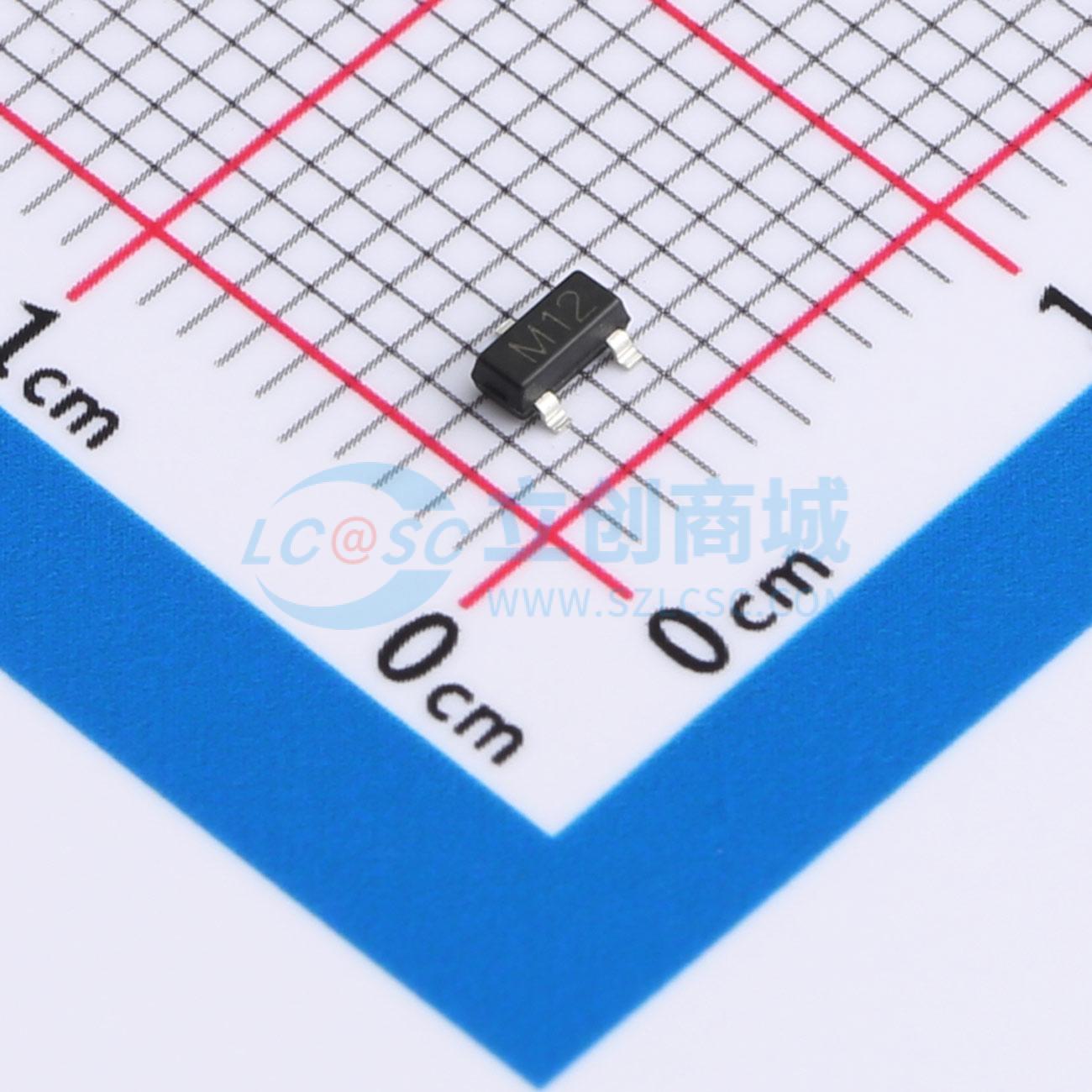

温馨提醒：图片仅供参考，商品以实物为准
HAQ12-02HTG
单向ESD 12V截止 峰值浪涌电流：11A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款ESD静电保护二极管为单向类型，配置双通道，可在12V电压下稳定工作，具备11A瞬时电流承受力，为电路提供强效静电屏障。90皮法的小电容值设计，确保了高速信号传输的清晰无误，是精密电路和数据线路上的理想静电防护器件，为您的电子产品穿上隐形的静电防护服。
- 商品型号
- HAQ12-02HTG
- 商品编号
- C22440369
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 32V | |
| 峰值脉冲电流(Ipp) | 11A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 90pF |
商品概述
HAQ12-02HTG可保护敏感的半导体组件免受静电放电(ESD)及其他电压引起的瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。它为设计者在不适合使用阵列的应用中保护两条单向线路提供了灵活性。
商品特性
- 为高速数据线提供瞬态保护：IEC 61000-4-2(ESD) ±30kV (接触放电) ±30kV (空气放电)；IEC 61000-4-4(EFT) 40A (5/50 ns)
- 峰值功耗：350W (8/20us)
- 工作电压：12V
- 保护一条双向线路或两条单向线路
- 低钳位电压
- 低漏电流
应用领域
- 便携式电子设备
