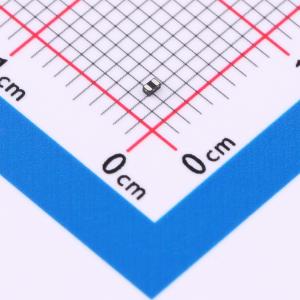

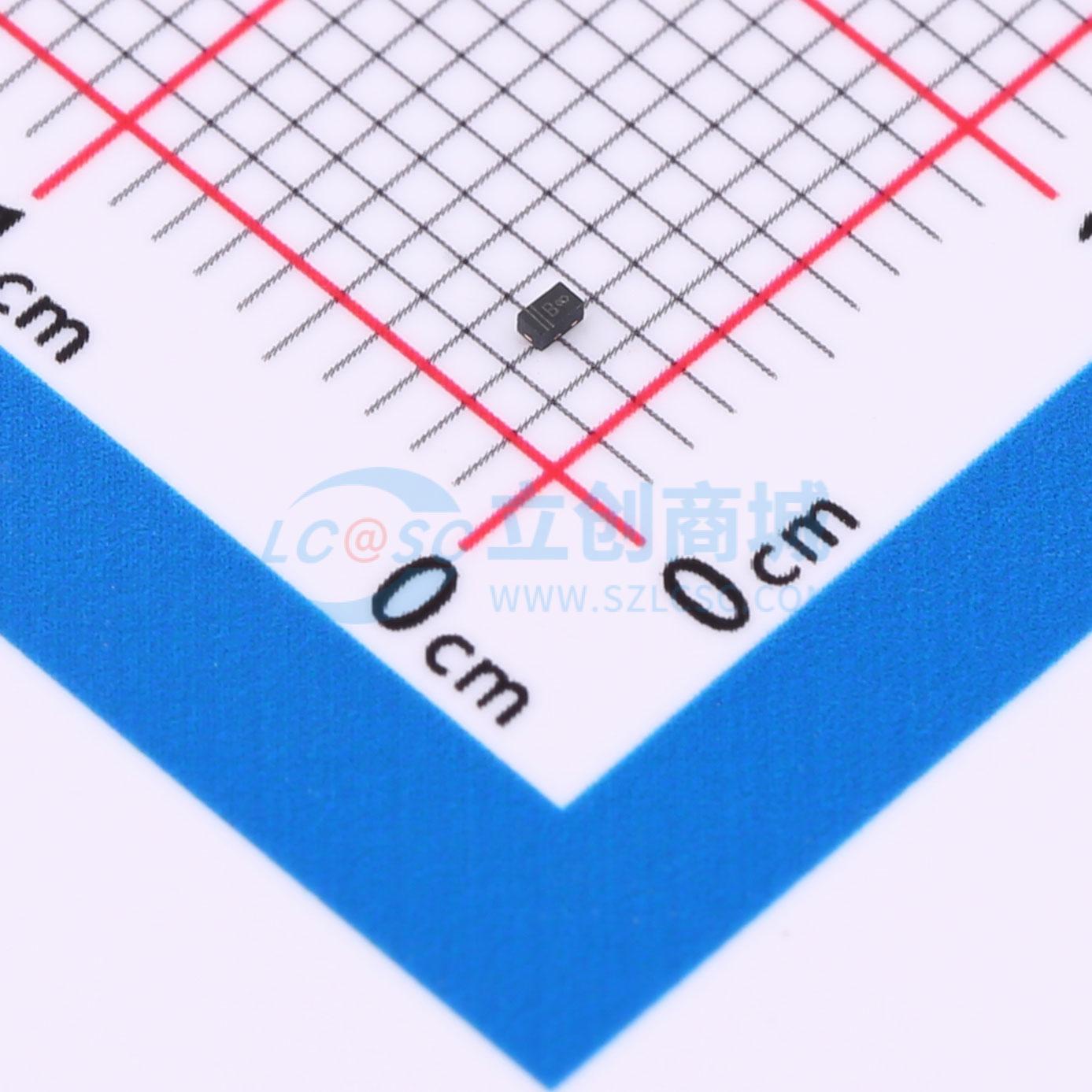

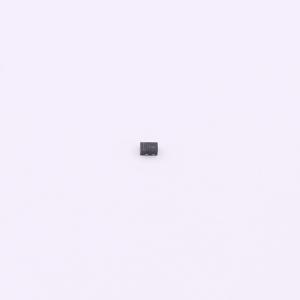

HCDDFN2-T3.3B
双向ESD 3.3V截止 峰值浪涌电流:9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该器件为单路双向ESD静电抑制二极管,具备3.3V最大连续工作电压(VRWM),能承受9A峰值瞬态电流(IPP)冲击,兼具15皮法低结电容(CJ),专为高密度电路设计,旨在实现优异的信号透明度与静电防护效能。
- 商品型号
- HCDDFN2-T3.3B
- 商品编号
- C22440389
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.005333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6.5V | |
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4;IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HCDDFN2-T3.3B可保护敏感半导体元件,使其免受静电放电(ESD)和其他电压引起的瞬态事件造成的损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间,为暴露于ESD的设计提供了同类最佳的保护。它为设计师提供了灵活性,可在不适合使用阵列的应用中保护一条双向线路。封装形式为DFN1006-2L。
商品特性
- 小外形尺寸
- 低本体高度
- 在8×20μs脉冲下,峰值功率高达105瓦
- 低泄漏电流
- 响应时间通常小于1 ns
- 符合人体模型3级ESD评级
