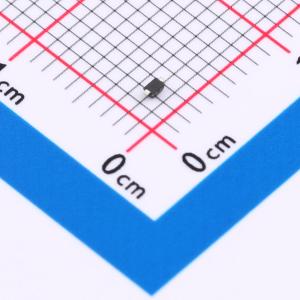

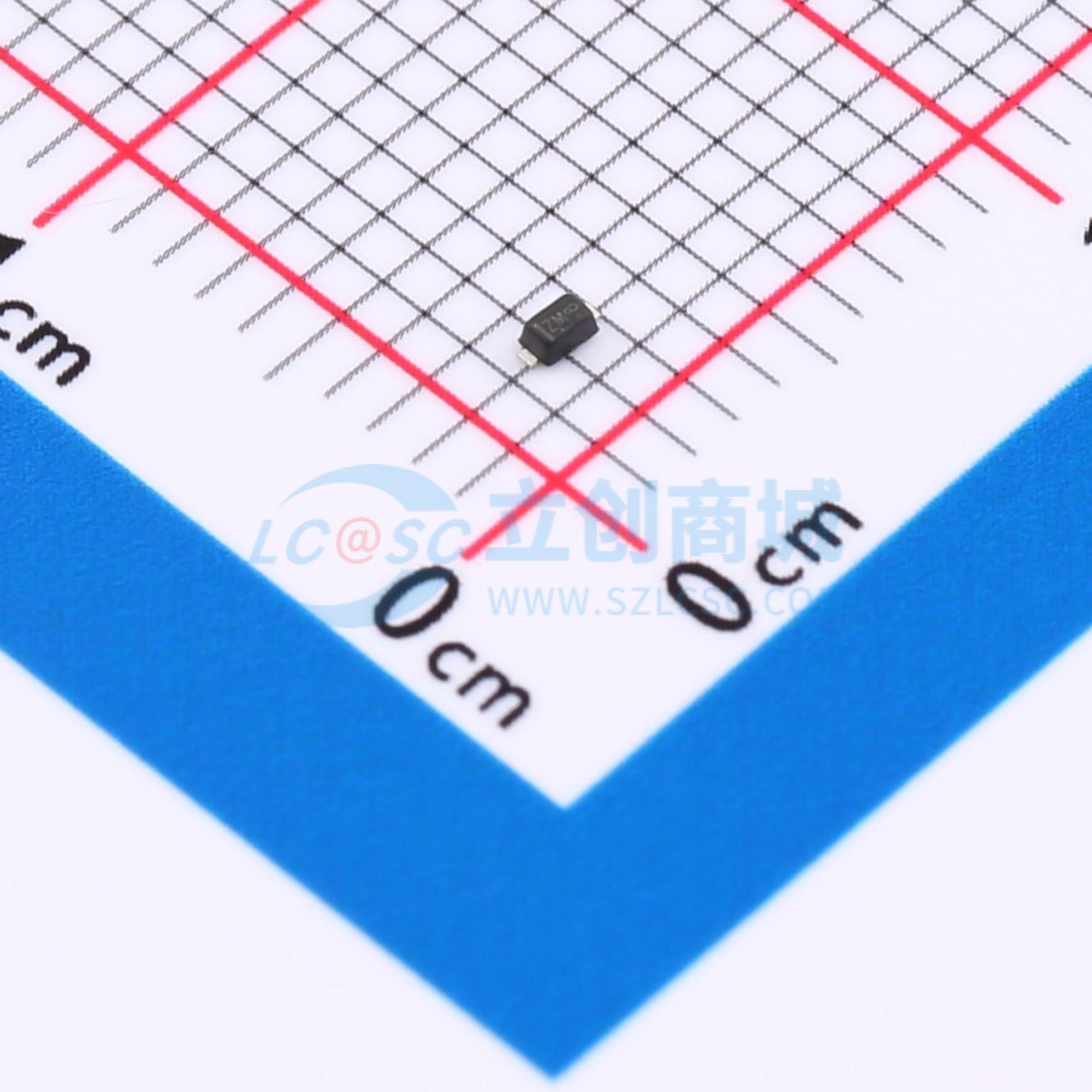

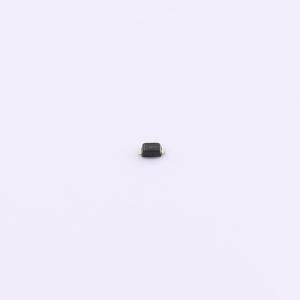

温馨提醒：图片仅供参考，商品以实物为准
HCPDH12V0UB-HF
单向ESD 12V截止 峰值浪涌电流：6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该ESD保护二极管为单向单通道型，额定电压12V，能承受6A瞬态电流冲击，电容35pF，适合于电压敏感且对电容有一定宽容度的应用，为电子系统中的关键部件提供定向静电防护，强化电路的稳定性和可靠性。
- 商品型号
- HCPDH12V0UB-HF
- 商品编号
- C22440413
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.012833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 23V；29V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 174W@8/20us | |
| 击穿电压 | 14.1V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
