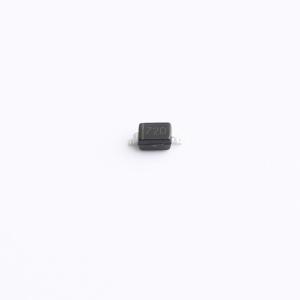

温馨提醒：图片仅供参考，商品以实物为准
HPESDU1271D3
单向ESD 12V截止 峰值浪涌电流：55A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此单向ESD静电保护二极管专为单通道电路打造，12V最大工作电压，55A峰值脉冲电流处理能力，为电子组件筑起一道静电防护墙。350pF电容值设计，在保护之余确保信号传递无明显延迟，是高性能又不失细腻保护需求的理想选择，让您的电子设备在复杂环境中更加安心运行。
- 商品型号
- HPESDU1271D3
- 商品编号
- C22440437
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.017067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19V；28V | |
| 峰值脉冲电流(Ipp) | 55A | |
| 峰值脉冲功率(Ppp) | 1.54kW@8/20us | |
| 击穿电压(VBR) | 14.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 350pF |
商品概述
HPESDU1271D3可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低漏电流、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。它为设计者提供了灵活性，可在无法使用阵列的应用中保护一条单向线路。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2（ESD）标准：±30kV（接触放电），±30kV（空气放电）；符合IEC 61000-4-4（EFT）标准：40A（5/50 ns）
- 峰值功耗：1540W（8/20μs）
- 工作电压：12V
- 保护一条Vcc或数据线路
- 低钳位电压
- 低漏电流
