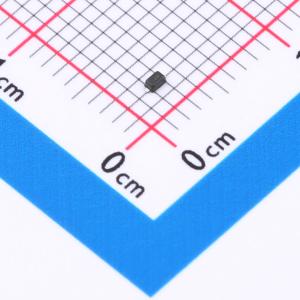

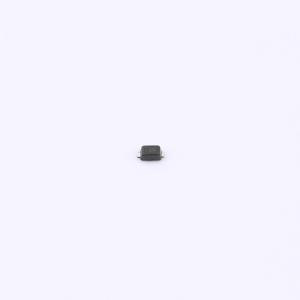

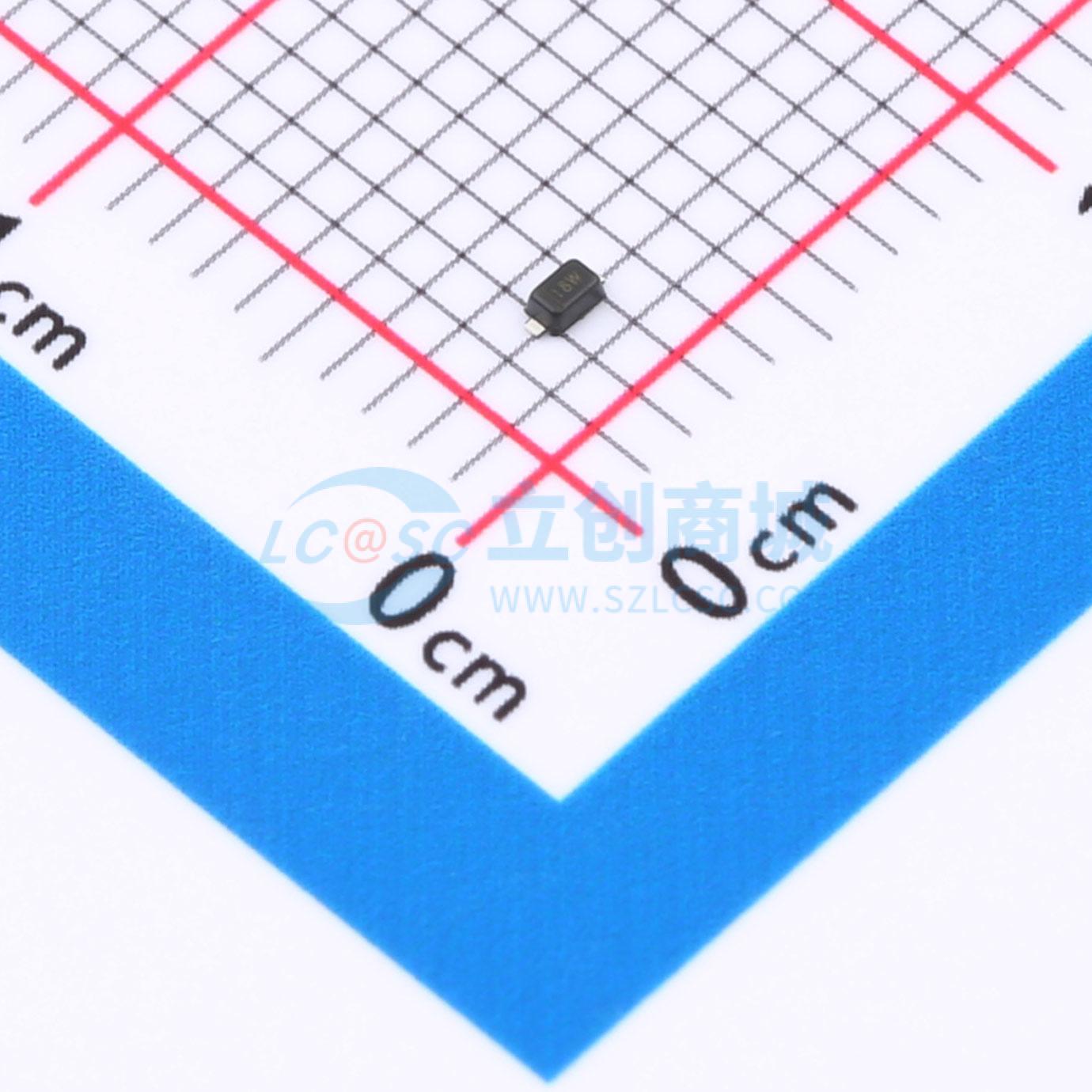

HCESD523NC18VU
单向ESD 18V截止 峰值浪涌电流：10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD保护二极管，专为单通道电路设计，耐压18V，能承受10A瞬时电流冲击，为精密电子设备提供坚实的静电防护。60皮法电容值，在确保高效保护的同时，对大多数信号传输影响微乎其微，是移动通讯、计算机接口等应用领域的理想选择，保障信号纯净与设备安全。
- 商品型号
- HCESD523NC18VU
- 商品编号
- C22440440
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.013737克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 10A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 20V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
HCESD523NC18VU用于保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装为SOD-523。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：±30kV（接触放电），±30kV（空气放电）；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：350W（8/20us）
- 工作电压：18V
- 保护一条Vcc或数据线
- 低钳位电压
- 低泄漏电流
