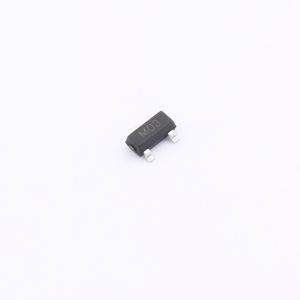

温馨提醒：图片仅供参考，商品以实物为准
HCEST23NC3V3U
双向ESD 3.3V截止 峰值浪涌电流：20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款单向ESD静电保护二极管专为双通道应用设计，每通道耐压3.3V，能承受20A峰值电流冲击，为低电压电路提供高效防护。120皮法的电容值在确保强效静电保护的同时，对信号传输影响甚微，是移动设备、物联网(IoT)模块及其它低功耗电子产品的理想选择，有效增强系统抗静电能力，保障数据传输的连续性和可靠性。
- 商品型号
- HCEST23NC3V3U
- 商品编号
- C22440446
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.020404克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 40uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 120pF |
