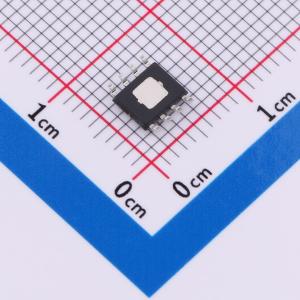

BDR6170T

大功率直流电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款大功率直流电机驱动芯片,打印机、扫地机、按摩椅等电器及工业设备，应用领域：打印机、扫地机、按摩椅等电器及工业设备。
品牌名称: 巴丁微
商品型号: BDR6170T
商品编号: C22440216
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

BDR6170T是一款大功率直流电机驱动芯片，用于驱动直流电机或步进电机的一个绕组，适用于打印机、扫地机、按摩椅等电器及工业设备。两路输入逻辑控制H桥驱动器，输出3.6A的电流峰值双向控制电机，利用电流衰减模式，可通过脉宽调制来控制电机转速。如果将逻辑输入设置为低电平，则电机驱动器进入低功耗休眠模式。

BDR6170T集成电流调节功能，该功能基于模拟输入VREF以及ISEN的电压，将电流限制在设定值，从而降低系统功耗，并且无需大容量电容来维持稳定电压，尤其是在电机启动和停转时。

BDR6170T集成多种保护功能，包括欠压锁定（UVLO）、过流保护(OCP)及过热保护(OTP)。

商品特性

高压大电流全桥驱动
6.5 - 40V宽工作电压范围
3.6A峰值电流驱动能力
集成电流调节功能
低功耗休眠模式
VM欠压锁定
过流保护 (OCP)
热关断 (TSD)
故障自恢复
ESOP8封装

应用领域

打印机、扫地机、按摩椅等电器
工业设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	-
	峰值电流	3.6A

	属性	参数值
	工作电压	-
	导通电阻	520mΩ
	静态电流(Iq)	15uA
	工作温度	-40℃~+125℃
