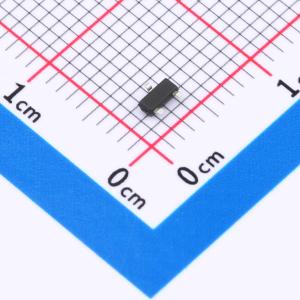

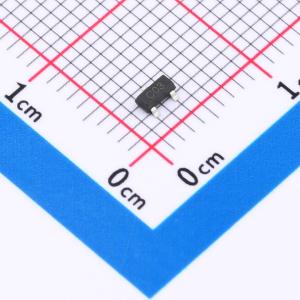

HDESD3V3L2BTQ-7
双向 3.3V 34A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款双向ESD保护二极管专为双通道电路设计，每通道耐压3.3V，峰值电流处理能力高达34A，为低电压应用提供全方位静电防护。60皮法的电容值确保了高速信号传输的完整性，是诸如移动通信、USB接口和无线设备等对静电敏感技术的理想伴侣，确保在紧凑空间内也能实现高效防护与信号质量的双重保障。
- 商品型号
- HDESD3V3L2BTQ-7
- 商品编号
- C22440447
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.020202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 34A | |
| 峰值脉冲功率(Ppp) | 500W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
