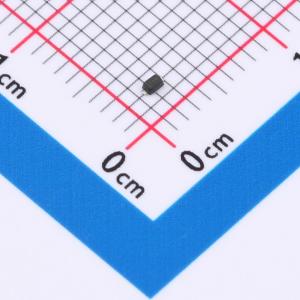

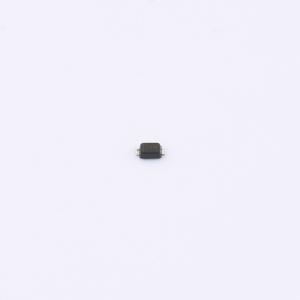

温馨提醒：图片仅供参考，商品以实物为准
HPESD24VS1UB
单向ESD 24V截止 峰值浪涌电流：8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器具备8A的电流处理能力，在24V电压下工作。其45pF的典型结电容支持高效的信号传输，适用于单通道应用且为单向导通设计。该元件适用于需防护瞬态电压及静电放电的场合，例如电子设备的数据线接口保护或通信端口的安全防护，能够有效避免内部电路受到损害。
- 商品型号
- HPESD24VS1UB
- 商品编号
- C22440441
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.012437克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 45V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 360W@8/20us | |
| 击穿电压(VBR) | 26.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 45pF |
商品概述
HPESD24VS1UB可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了的保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装为SOD-523。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：接触放电±30kV，空气放电±30kV；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：360W（8/20us）
- 工作电压：24V
- 保护一条电源线或数据线
- 低钳位电压
- 低泄漏电流
