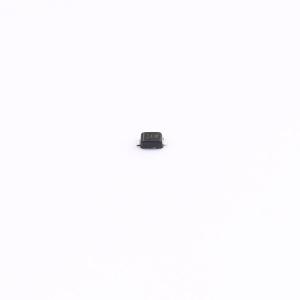

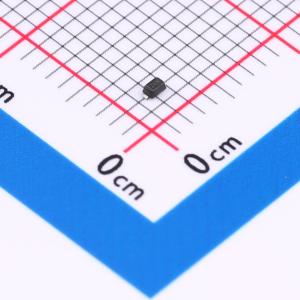

温馨提醒：图片仅供参考，商品以实物为准
HAQHV24-01LTG
单向ESD 24V截止 峰值浪涌电流：8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器为单向类型，可在24V电压下工作，支持最高8A电流。具备45pF典型结电容，适合保护敏感电路不受瞬变电压的影响。适用于单通道应用，能够有效防护各类电子设备免受静电放电及浪涌事件的损害。
- 商品型号
- HAQHV24-01LTG
- 商品编号
- C22440443
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 45V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 360W@8/20us | |
| 击穿电压(VBR) | 26.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 45pF |
商品概述
该器件保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了的保护。它为设计者提供了在无法使用阵列的应用中保护单条单向线路的灵活性。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2标准，接触放电±30kV，空气放电±30kV；符合IEC 61000-4-4标准，40A脉冲群
- 峰值功耗：360W
- 工作电压：24V
- 保护一条电源或数据线路
- 低钳位电压
- 低泄漏电流
