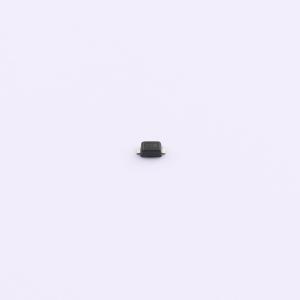

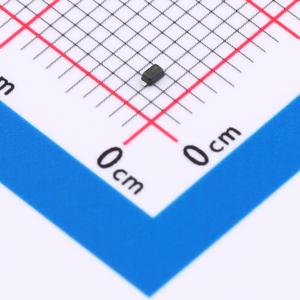

HCESD523NC24VU
单向ESD 24V截止 峰值浪涌电流：8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此单向ESD保护二极管专为单一信号通路设计，耐压24V，能承受8A瞬态电流冲击，为电路提供坚实防护。45皮法电容值精巧平衡了保护效率与信号完整性，尤其适合于对静电敏感且需维持高频信号清晰度的消费电子、通信设备等应用，确保在复杂电磁环境中仍能稳定运行，有效阻挡静电威胁。
- 商品型号
- HCESD523NC24VU
- 商品编号
- C22440442
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 45V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 360W@8/20us | |
| 击穿电压(VBR) | 26.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 45pF |
商品特性
- 为高速数据线提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±30kV (接触放电) 和 ±30kV (空气放电) 标准，以及 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：360W (8/20us)
- 工作电压：24V
- 保护一条 Vcc 或数据线
- 低钳位电压
- 低漏电流
