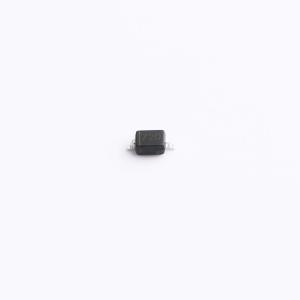

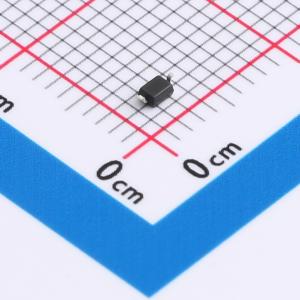

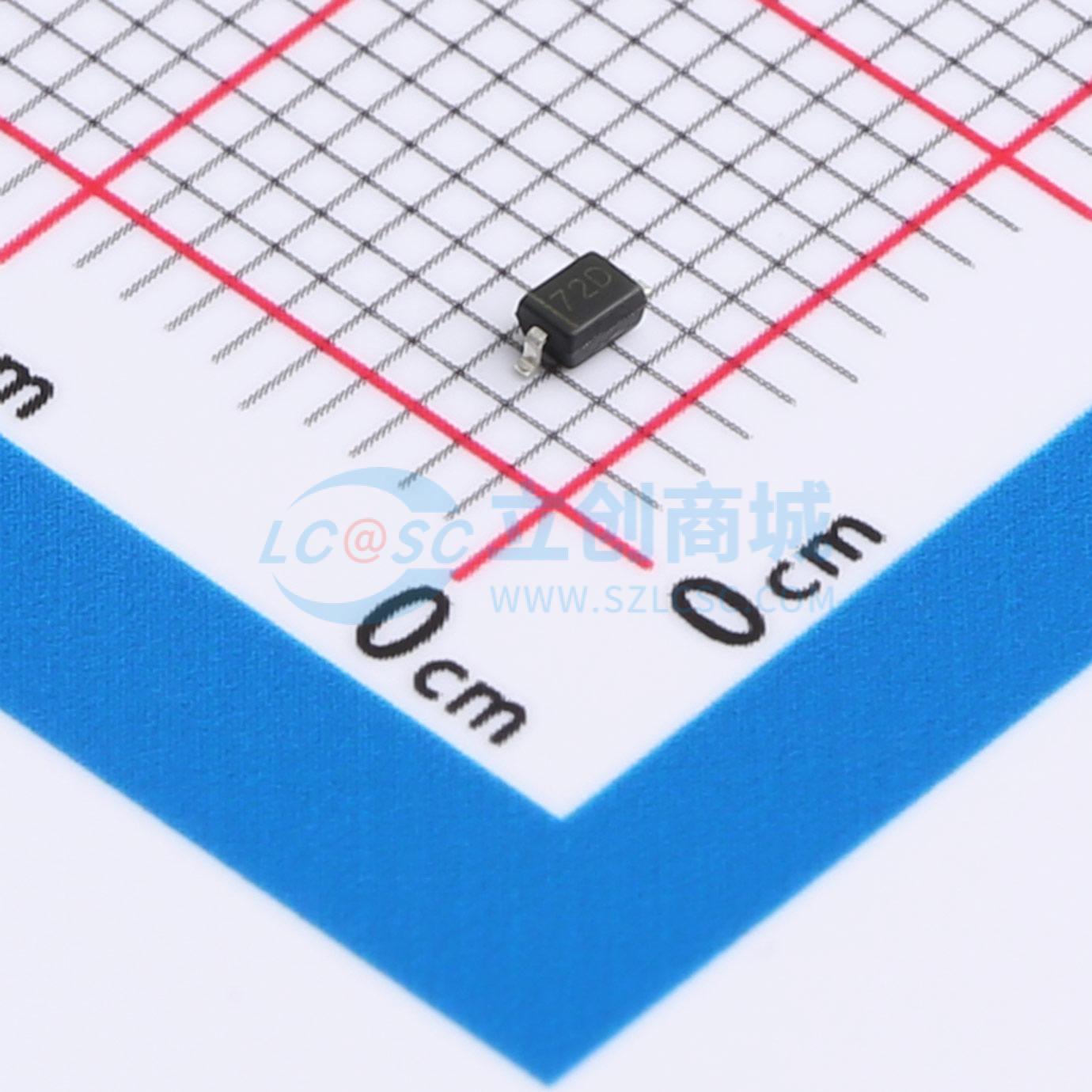

温馨提醒：图片仅供参考，商品以实物为准
HPTVSHC3D12VUH
单向TVS 12V截止 峰值浪涌电流：55A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该单向ESD静电保护二极管专为单路信号线定制，耐压12V，峰值脉冲电流可达55A，为电路提供强力静电防护。350pF电容值确保信号传输几乎不受影响，是既追求高效防护又注重信号质量的电子设备的理想伴侣，特别是在对静电敏感且需保障数据完整传输的场合。
- 商品型号
- HPTVSHC3D12VUH
- 商品编号
- C22440438
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.017067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 28V | |
| 峰值脉冲电流(Ipp) | 55A | |
| 峰值脉冲功率(Ppp) | 1.54kW@8/20us | |
| 击穿电压(VBR) | 14.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 350pF |
商品概述
HPTVSHC3D12VUH 可保护敏感半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间为暴露于 ESD 的设计提供了同类防护。它为设计人员提供了灵活性，可在不适用阵列的场合保护一条单向线路。封装为 SOD-323。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2 (ESD) ±30kV (接触放电) 和 ±30kV (空气放电) 标准，以及 IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：1540W (8/20us)
- 工作电压：12V
- 保护一条 Vcc 或数据线路
- 低钳位电压
- 低泄漏电流
