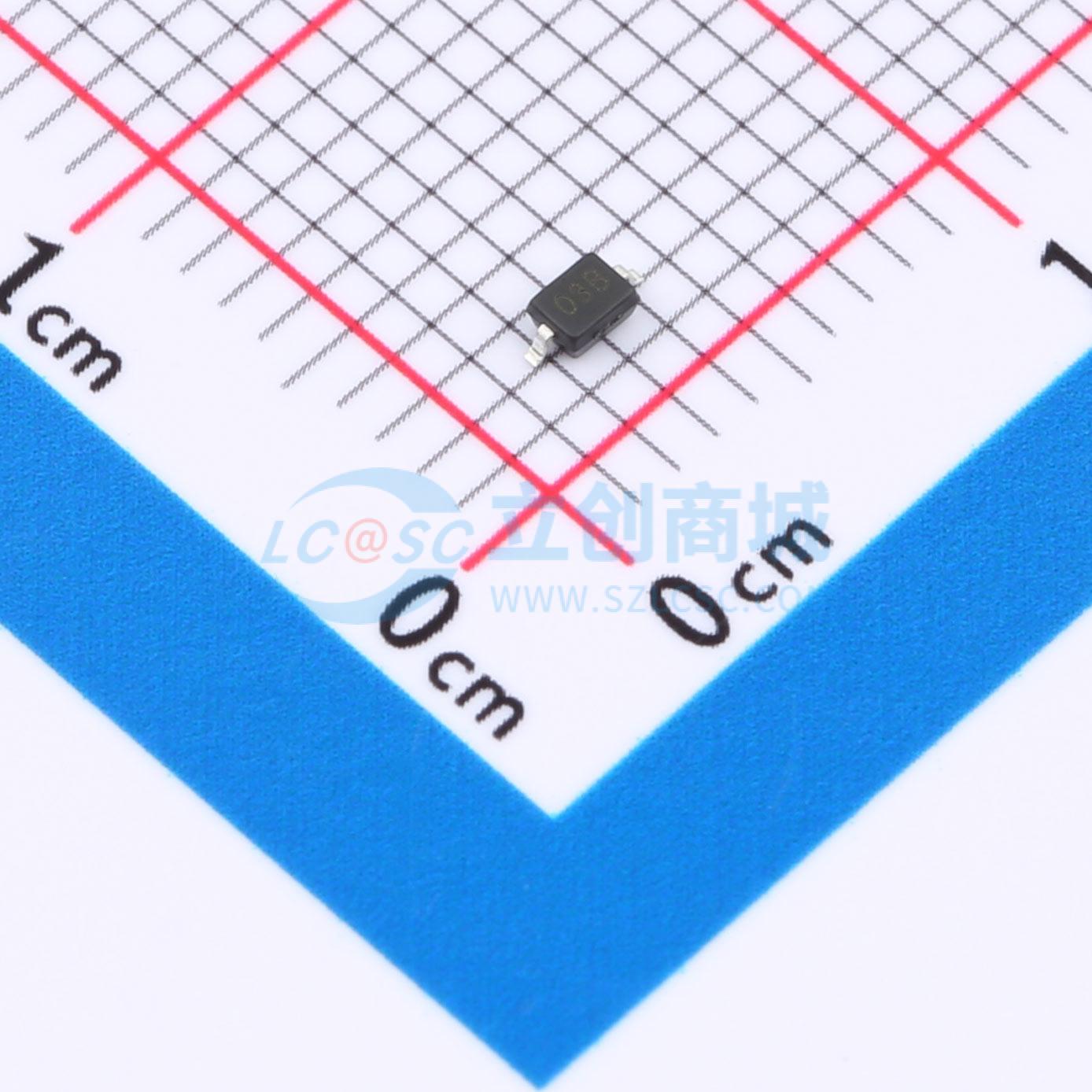

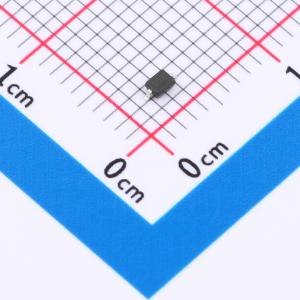

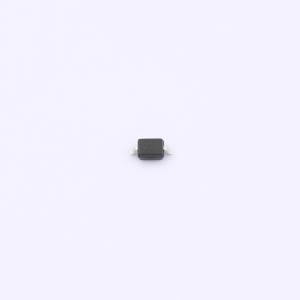

温馨提醒：图片仅供参考，商品以实物为准
HSTS321033B401
双向ESD 3.3V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该双向ESD静电保护二极管专为单通道电路防护设计，具备3.3V电压耐压（VRWM），适应低电压电路环境。其20A峰值脉冲电流处理能力（IPP）显著增强静电防护效能，为设备提供坚不可摧的静电屏障。虽然电容值为65pF，但仍能广泛应用于要求不极端严格的高速信号路径中，确保信号完整与设备安全。
- 商品型号
- HSTS321033B401
- 商品编号
- C22440433
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 7.5V；16V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 60W | |
| 击穿电压(VBR) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 40uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 65pF |
商品概述
HSTS321033B401 可保护敏感半导体元件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了一流的保护。该器件为设计人员提供了在阵列不实用的应用场景中保护单条双向线路的灵活性。封装形式为 SOD-323。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2 (ESD) 标准：接触放电 ±30kV，空气放电 ±30kV；符合 IEC 61000-4-4 (EFT) 标准：40A (5/50 ns)
- 峰值功耗：350W (8/20us)
- 工作电压：3.3V
- 保护一条 Vcc 或数据线路
- 低钳位电压
- 低泄漏电流
