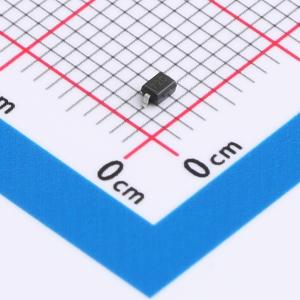

温馨提醒：图片仅供参考，商品以实物为准
HAZ4512-01L
单向ESD 12V截止 峰值浪涌电流：55A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD保护二极管专为单一通道设计，耐压12V，具有55A的高脉冲电流处理能力，为电子设备提供强大的静电冲击防护。350pF的电容值，在确保有效保护的同时，兼顾了信号传输的质量，特别适用于那些需要平衡防护效能与信号完整性的应用场景，是提升系统静电防护等级的优选方案。
- 商品型号
- HAZ4512-01L
- 商品编号
- C22440436
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.01707克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 28V | |
| 峰值脉冲电流(Ipp) | 55A | |
| 峰值脉冲功率(Ppp) | 1.54kW@8/20us | |
| 击穿电压(VBR) | 14.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 350pF |
商品概述
HAZ4512-01L 可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类防护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装形式为 SOD-323。
商品特性
- 为高速数据线路提供瞬态保护，符合 IEC 61000-4-2（静电放电）标准：接触放电 ±30kV，空气放电 ±30kV；符合 IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：1540W（8/20us）
- 工作电压：12V
- 保护一条 Vcc 或数据线路
- 低钳位电压
- 低泄漏电流
