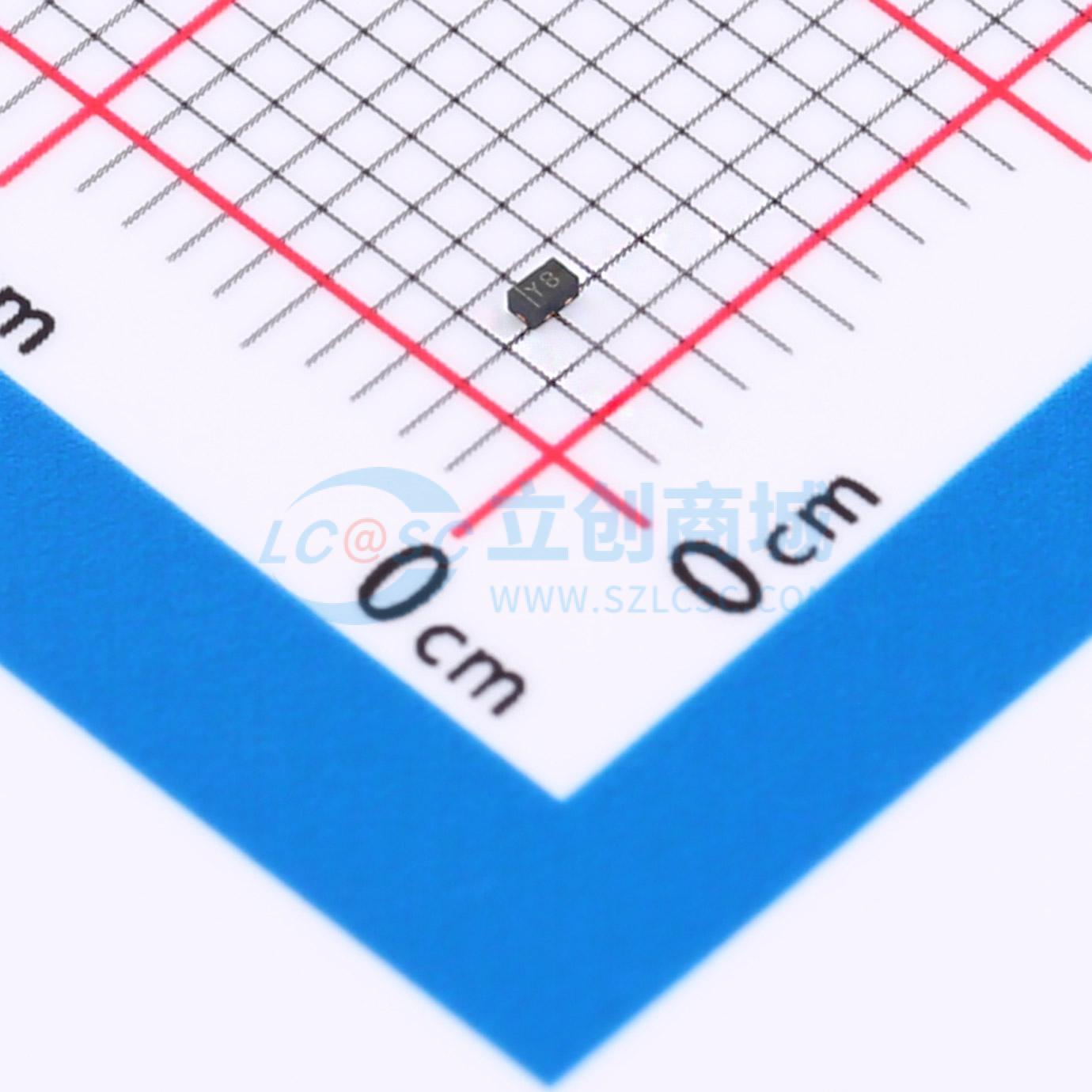

温馨提醒：图片仅供参考，商品以实物为准

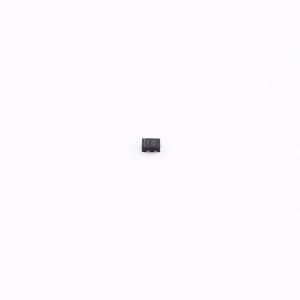

HPESDHC2FD5VU
单向ESD 5V截止 峰值浪涌电流：7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款单向ESD静电保护二极管专为5V电压系统设计，通过单个通道提供精确保护。它能承受7A的峰值静电释放电流，确保电路安全性。尽管电容值为80pF，但仍适合于大多数非高速信号线路，平衡了静电防护与信号完整性需求，是保护电子设备免受静电干扰的经济高效方案。
- 商品型号
- HPESDHC2FD5VU
- 商品编号
- C22440426
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.006667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 7A | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 6.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
