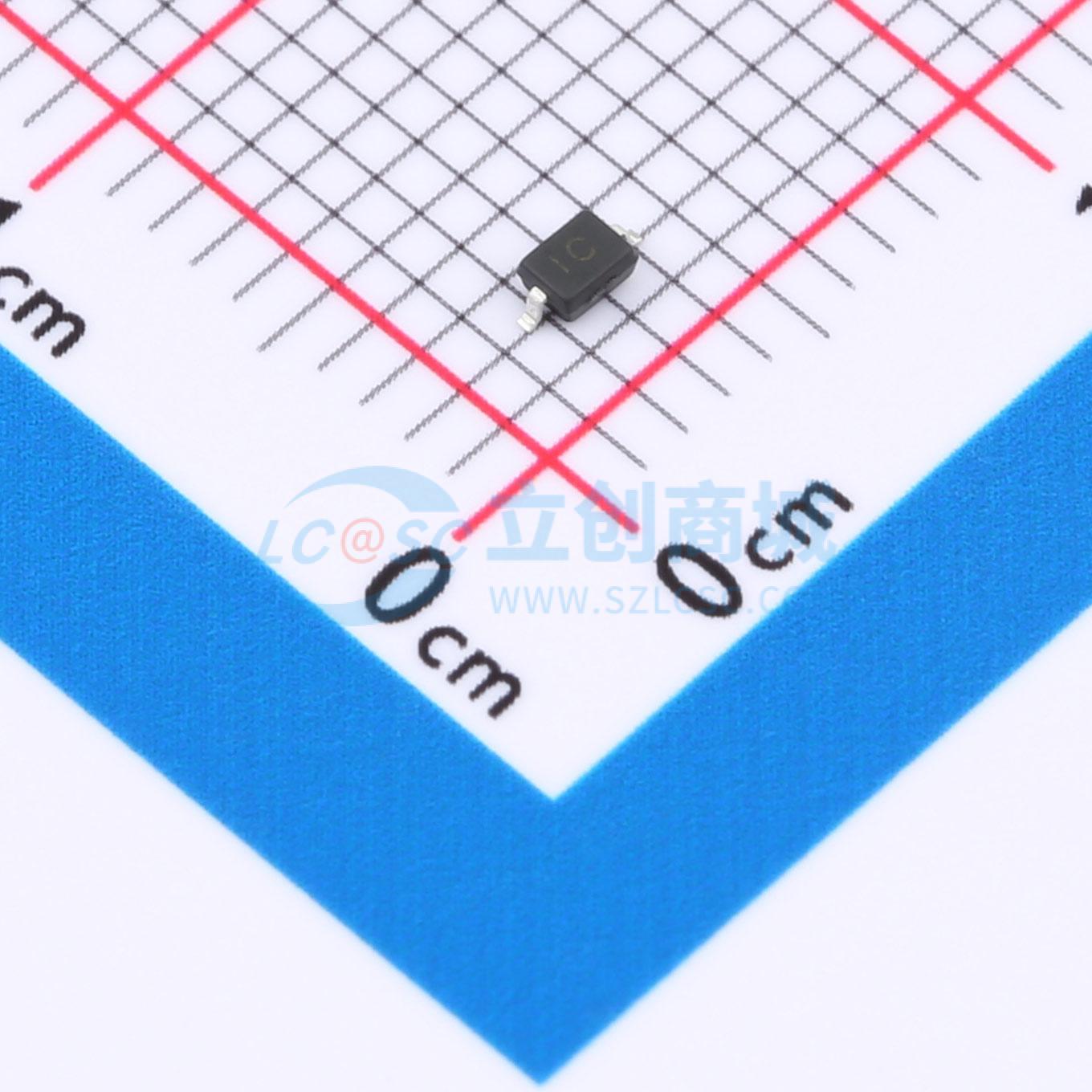

温馨提醒：图片仅供参考，商品以实物为准
HSG3D15B36MA
双向ESD 36V截止 峰值浪涌电流：4.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管专为单路信号防护优化，耐压高达36V，能承受4.5A瞬态电流，为电路提供强劲的静电防护。其电容值仅为0.8pF，极大地减少了信号衰减，确保高速数据传输的完整性，是保护高性能电子设备免受静电干扰的精密选择，提升系统整体性能与可靠性。
- 商品型号
- HSG3D15B36MA
- 商品编号
- C22440431
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.017172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 75V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
HSG3D15B36MA可保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。SOD-323封装。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：接触放电±30kV，空气放电±30kV；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：350W（8/20us）
- 工作电压：36V
- 保护一条Vcc或数据线路
- 低钳位电压
- 低泄漏电流
