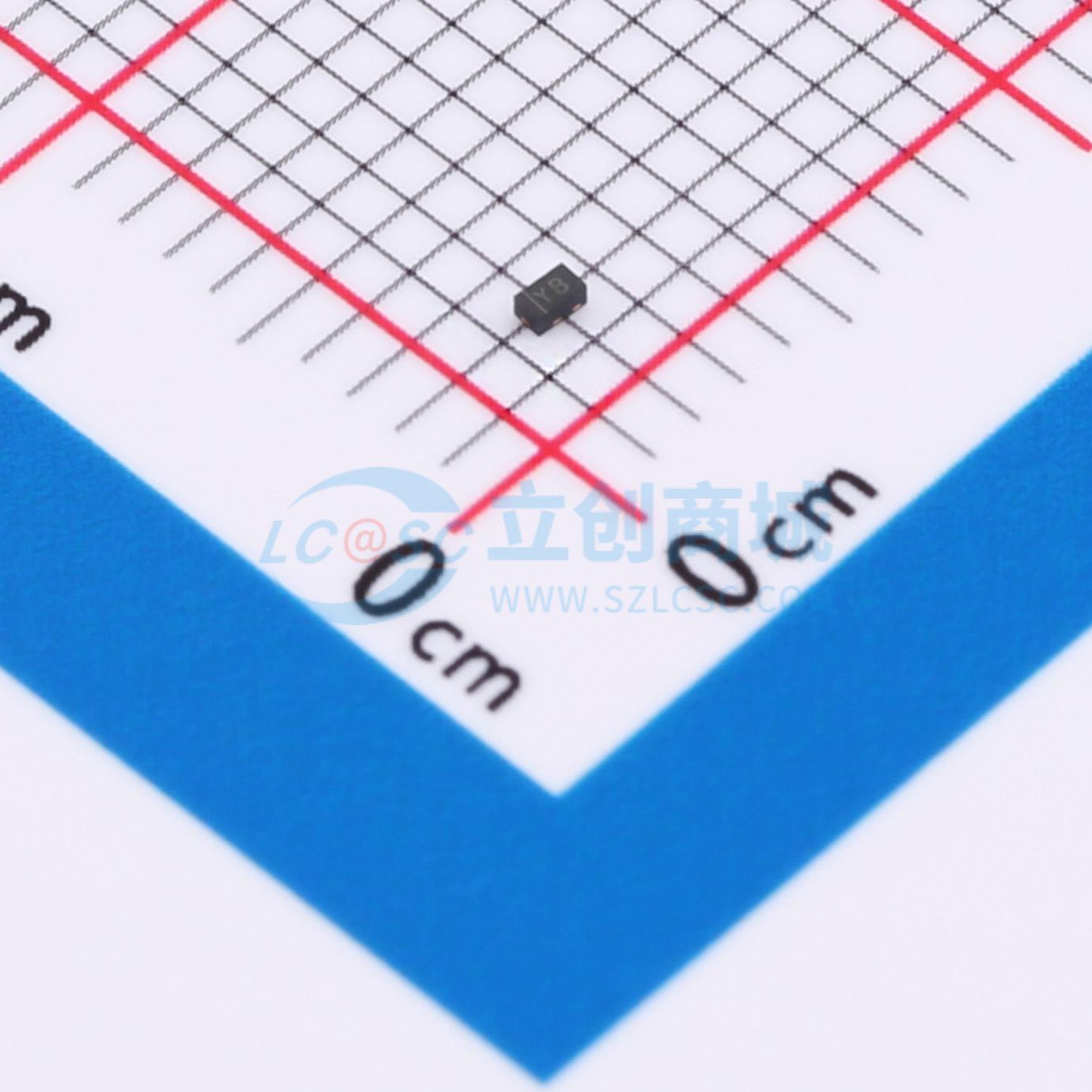

温馨提醒：图片仅供参考，商品以实物为准
HTPD6V8LP-7-55
单向ESD 5V截止 峰值浪涌电流：7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该ESD保护二极管采用单向设计，专为5V电压级别电路定制，单通道构造专注于点对点静电防护。7A的瞬态电流承受力（IPP）有效阻挡静电冲击，而80pF的电容值虽稍高，但在非极限速度信号线路中，能良好兼顾静电防护与信号通过质量，是确保电子电路稳定性和数据安全的精选组件。
- 商品型号
- HTPD6V8LP-7-55
- 商品编号
- C22440427
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11.6V；15V | |
| 峰值脉冲电流(Ipp) | 7A | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压(VBR) | 6.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
商品概述
HTPD6V8LP - 7 - 55可保护敏感半导体组件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为易受ESD影响的设计提供了同类最佳的保护。 它为设计师提供了灵活性，可在不适合使用阵列的应用中保护一条单向线路。 封装形式为DFN1006 - 2L。
商品特性
- 高速数据线的瞬态保护
- IEC 61000 - 4 - 2（ESD）：±8kV（接触放电），±15kV（空气放电）
- IEC 61000 - 4 - 4（EFT）：40A（5/50 ns）
- 峰值功率耗散：150W（8/20μs）
- 工作电压：5V
- 超小封装（1.0mm×0.6mm×0.5mm）
- 保护一条数据、控制线
- 低电容：80pF（典型值）
- 低钳位电压
- 低泄漏电流
