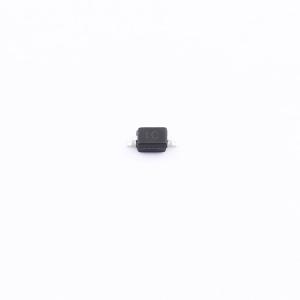

HESDALD18BCX
双向ESD 18V截止 峰值浪涌电流：7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款ESD静电保护二极管采用双向设计，专为单通道电路防护而优化。它能在18V的工作电压下稳定运行，具备出色的7A峰值脉冲电流处理能力，有效抵御瞬态高压冲击。其电容值低至1pF，确保了信号完整性，特别适合于高频数据线路的静电防护，不会引入额外的信号延迟，为敏感电子设备提供高效、精巧的防护解决方案。
- 商品型号
- HESDALD18BCX
- 商品编号
- C22440430
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.017374克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 53V | |
| 峰值脉冲电流(Ipp) | 7A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 20V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
