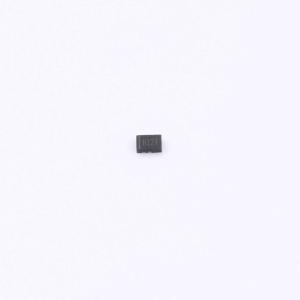

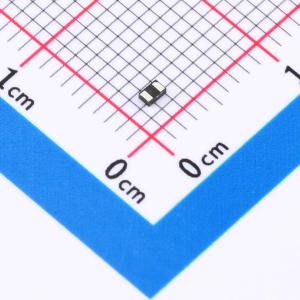

温馨提醒：图片仅供参考，商品以实物为准
HAZ9712-01F
双向ESD 12V截止 峰值浪涌电流：65A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款单向ESD静电保护二极管，专为单一信号通路定制，耐压12V，具备卓越的65A峰值脉冲电流吸收能力，为电路提供坚实的静电防护壁垒。500pF电容值设计，适用于对信号延迟不太敏感但强调强效保护的应用，确保在极端静电事件下电路的稳定运行，是强化电子设备静电防护性能的优选元件。
- 商品型号
- HAZ9712-01F
- 商品编号
- C22440435
- 商品封装
- DFN1610-2L
- 包装方式
- 编带
- 商品毛重
- 0.0147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 65A | |
| 峰值脉冲功率(Ppp) | 225W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 500pF |
商品概述
HAZ9712 - 01F可保护敏感半导体组件，使其免受静电放电（ESD）和其他电压感应瞬态事件造成的损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为易受ESD影响的设计提供了同类最佳的保护。它使设计人员能够在不适合使用阵列的应用中灵活保护一条双向线路。封装形式为DFN1610 - 2L。
商品特性
- 高速数据线的瞬态保护
- IEC 61000 - 4 - 2（ESD）：±30kV（接触），±30kV（空气）
- IEC 61000 - 4 - 4（EFT）：40A（5/50 ns）
- 峰值功率耗散：2275W（8/20μs）
- 工作电压：12V
- 超小封装（1.6mm×1.0mm×0.5mm）
- 保护一条I/O线路
- 低钳位电压
- 低泄漏电流
