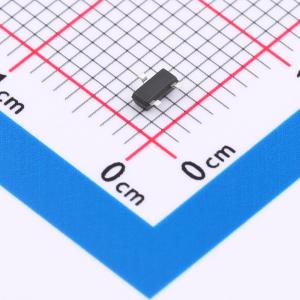

温馨提醒：图片仅供参考，商品以实物为准
HDESD15VL2BTQ-7
双向ESD 15V截止 峰值浪涌电流：10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款双向ESD静电保护二极管，采用双通道设计，能在±15V电压范围内稳定工作，有效吸收正负方向各10A的瞬态电流，为电路提供全面的静电防护。其低至30pF的电容值，确保了信号传递几乎不受影响，非常适合于高频信号线路和对信号完整性要求严格的电子设备，为敏感电路保驾护航。
- 商品型号
- HDESD15VL2BTQ-7
- 商品编号
- C22440453
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.020404克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 38V | |
| 峰值脉冲电流(Ipp) | 10A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 20V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
