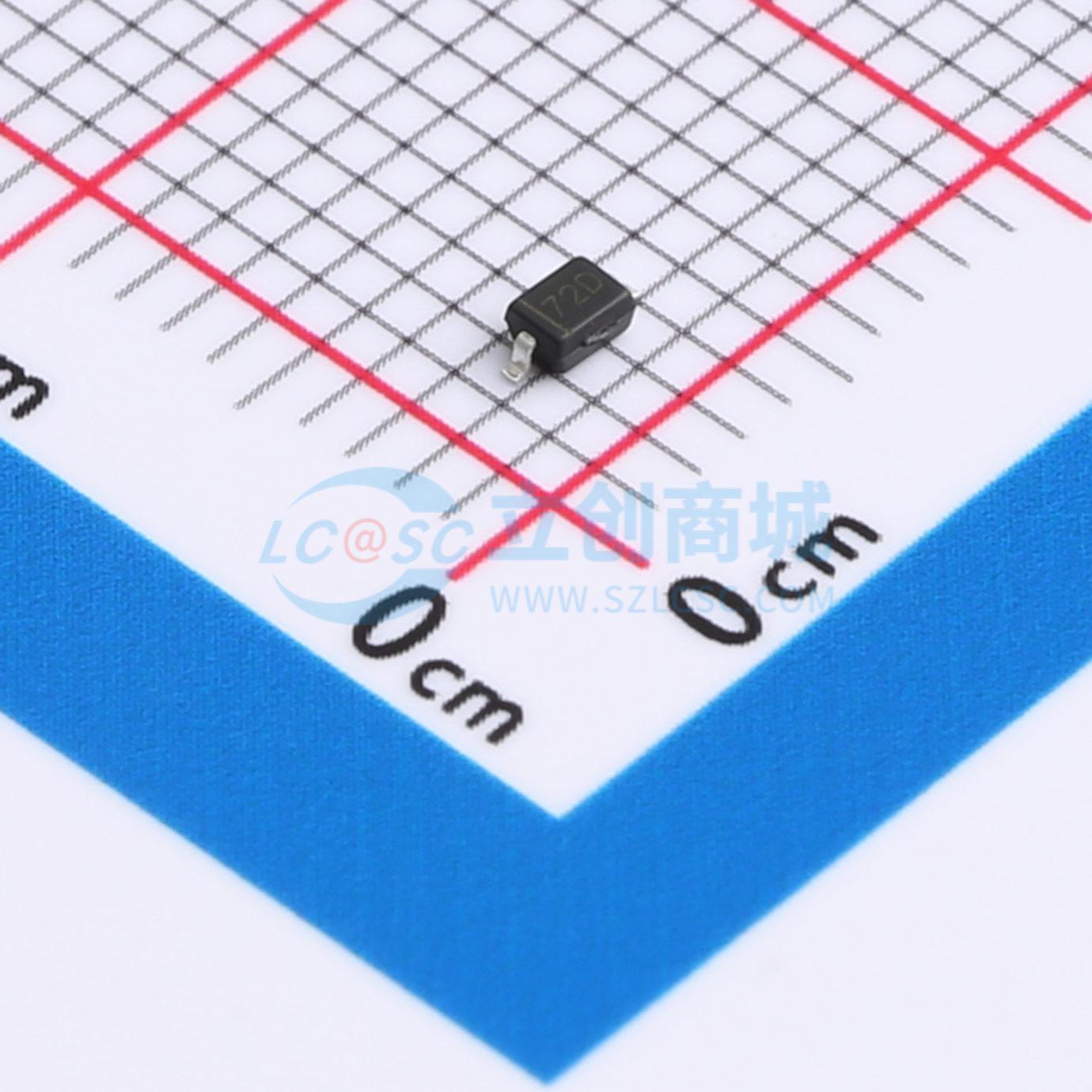

温馨提醒：图片仅供参考，商品以实物为准

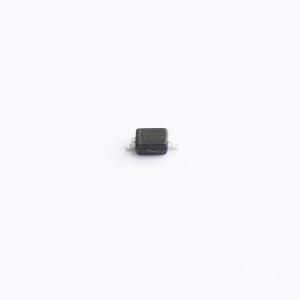

HESD56181W12-2/TR
单向ESD 12V截止 峰值浪涌电流：55A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款单向ESD静电保护二极管，专注于单一通道的精密防护，12V工作电压下能承受55A瞬时电流冲击，为电路板上的宝贵元件建立起一道稳固的静电防线。350pF的电容值设计，在确保高效静电防护的同时，对信号传输影响微乎其微，是高灵敏度电子设备和数据传输系统的理想守护者。
- 商品型号
- HESD56181W12-2/TR
- 商品编号
- C22440439
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.017067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 28V | |
| 峰值脉冲电流(Ipp) | 55A | |
| 峰值脉冲功率(Ppp) | 1.54kW@8/20us | |
| 击穿电压 | 14.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 350pF |
