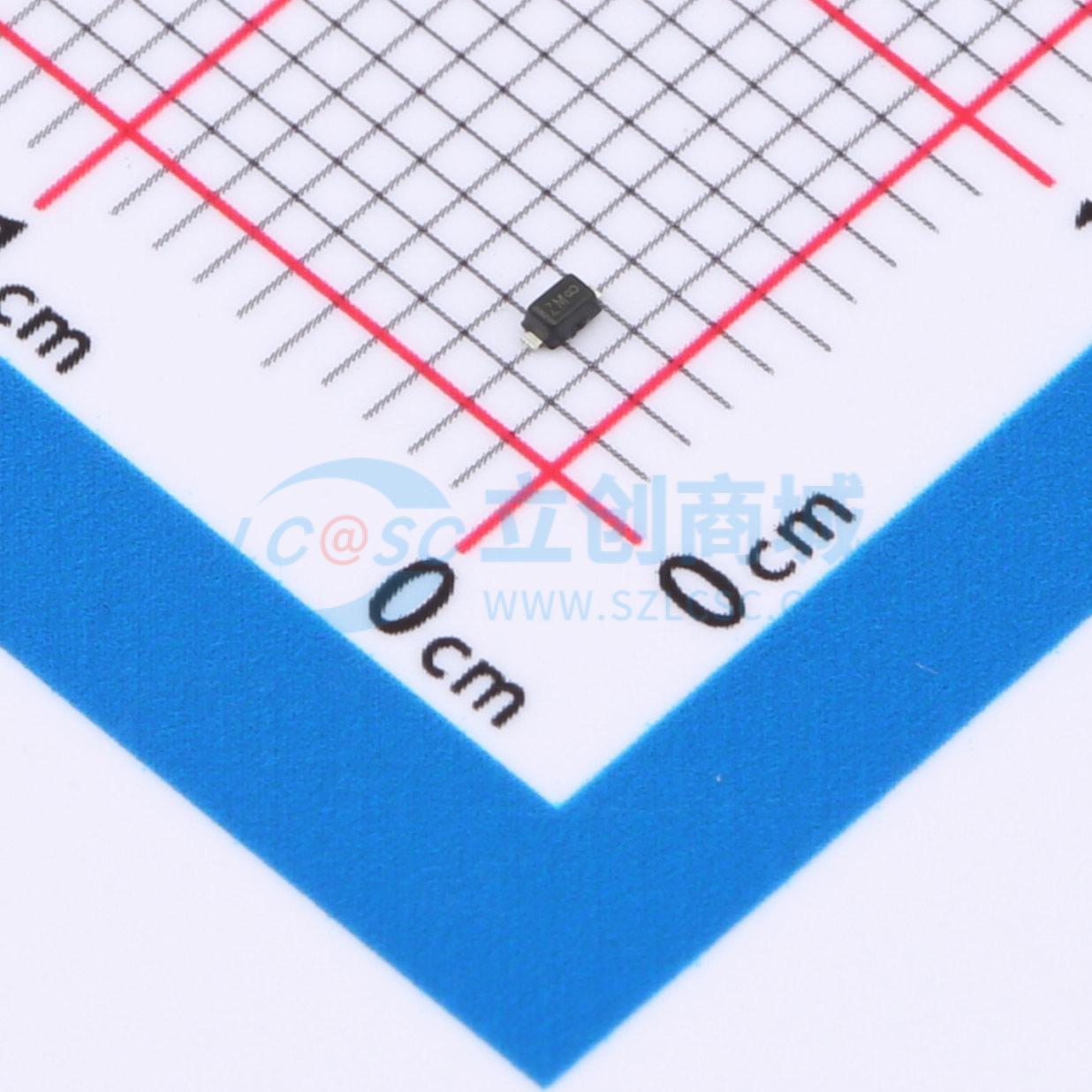

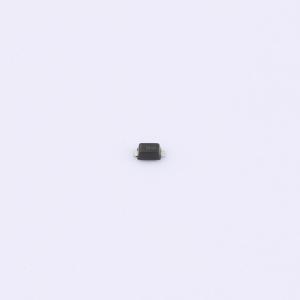

温馨提醒：图片仅供参考，商品以实物为准
HVESD12C1-02VHG3-08
单向ESD 12V截止 峰值浪涌电流：6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该ESD静电保护二极管具备单向保护功能，适用于单一电路路径，可在12V最大连续工作电压下稳定运行。6A的峰值脉冲电流处理能力，为电路板上的敏感元件穿上坚强护甲，抵挡静电放电侵袭。35皮法的小电容特性，确保高速信号传输不受影响，是保护各类消费电子、通信设备接口的优选方案。
- 商品型号
- HVESD12C1-02VHG3-08
- 商品编号
- C22440419
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.012833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 29V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 174W@8/20us | |
| 击穿电压(VBR) | 14.1V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品概述
该器件保护敏感半导体组件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装为SOD-523。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：接触放电±30kV，空气放电±30kV；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：174W（8/20us）
- 工作电压：5V
- 保护一条Vcc或数据线
- 低钳位电压
- 低泄漏电流
