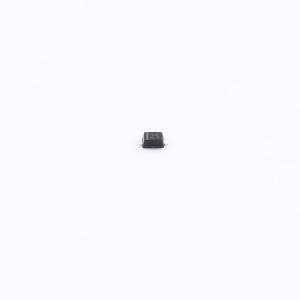

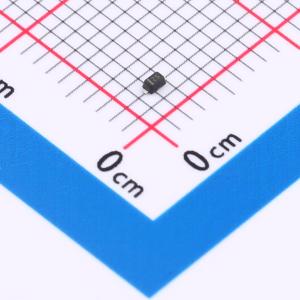

HCESD523NC36VU
单向ESD 36V截止 峰值浪涌电流：1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD保护二极管适用于36V电压系统，单通道设计专注保护核心电路。尽管电流承受峰值为1A，但其卓越在于仅20pF的超低电容值，确保了在高速信号路径中几乎无损传输，为精密电子和数据通信设备提供了隐形而高效的静电防护解决方案。
- 商品型号
- HCESD523NC36VU
- 商品编号
- C22440421
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.014141克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 55V | |
| 峰值脉冲电流(Ipp) | 1A | |
| 峰值脉冲功率(Ppp) | 55W@8/20us | |
| 击穿电压(VBR) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品概述
HCESD523NC36VU可保护敏感半导体元件免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。该器件为设计者提供了在无法使用阵列的应用中保护一条单向线路的灵活性。采用SOD-523封装。
商品特性
- 为高速数据线路提供瞬态保护，符合IEC 61000-4-2 (ESD) ±20kV (接触) 和 ±25kV (空气) 标准，以及IEC 61000-4-4 (EFT) 40A (5/50 ns) 标准
- 峰值功耗：55W (8/20us)
- 工作电压：36V
- 保护一条Vcc或数据线路
- 低钳位电压
- 低泄漏电流
