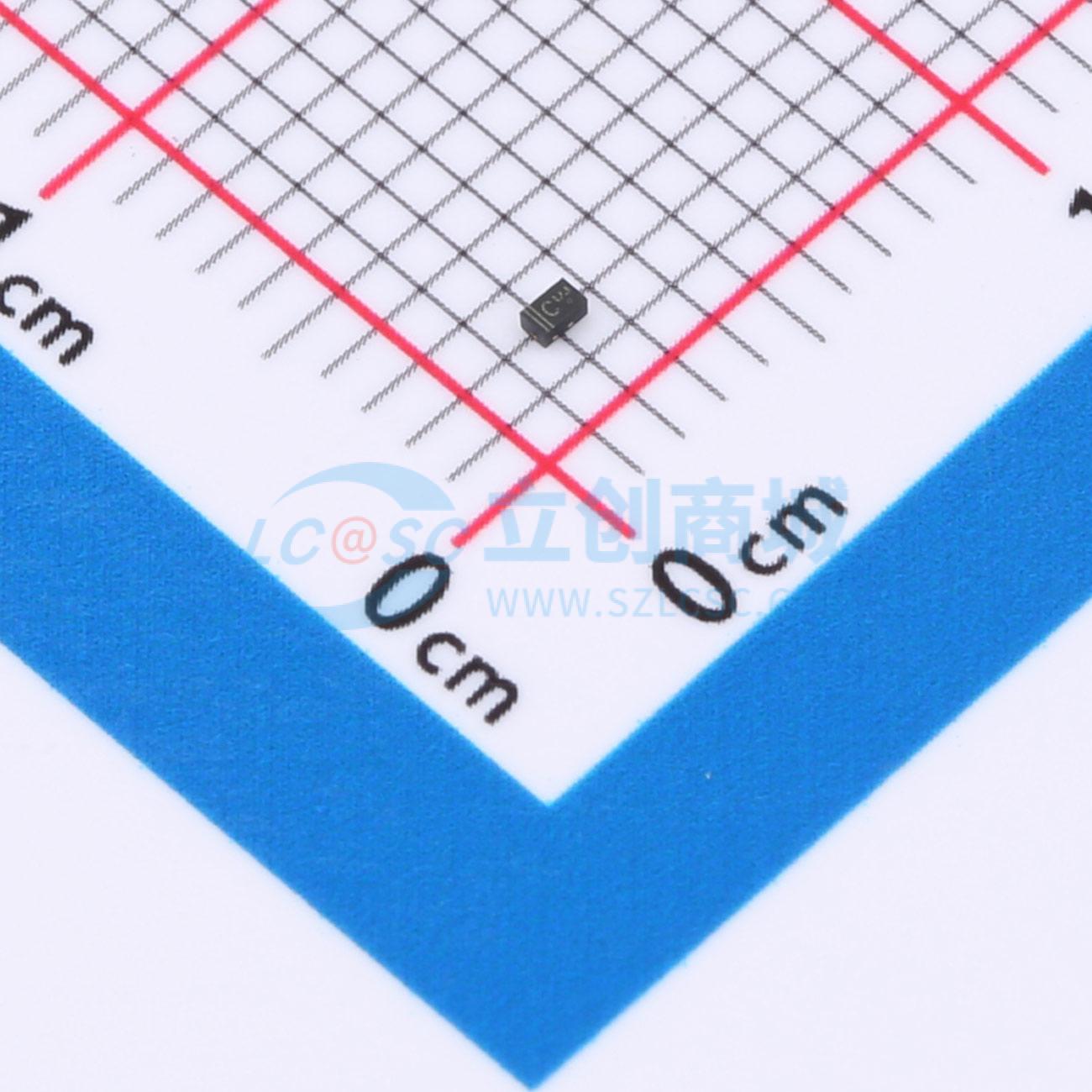

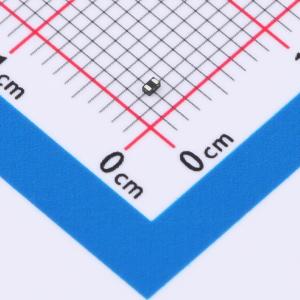

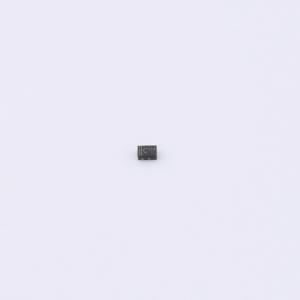

温馨提醒：图片仅供参考，商品以实物为准

HCPDWL5V0-HF

双向ESD 5V截止峰值浪涌电流：45A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款双向ESD静电保护二极管，专为单通道配置，耐压5V，具备45A峰值电流处理能力，构筑起坚固的静电防护网。15pF电容值适宜于非高速信号环境，确保在多种应用中既有效防护又不影响信号质量，为电子设备的稳定运行增添一道强有力的保护屏障。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HCPDWL5V0-HF
商品编号: C22440405
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.0071克(g)

商品参数

商品概述

HCPDWL5V0 - HF可保护敏感半导体组件，使其免受静电放电（ESD）和其他电压引起的瞬态事件导致的损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它为设计师提供了灵活性，可在不适合使用阵列的应用中保护一条双向线路。封装形式为DFN1006 - 2L。

商品特性

高速数据线的瞬态保护
IEC 61000 - 4 - 2（ESD）：±30kV（接触），±30kV（空气）
IEC 61000 - 4 - 4（EFT）：40A（5/50 ns）
峰值功率耗散：675W（8/20μs）
工作电压：5V
超小封装（1.0mm×0.6mm×0.5mm）
保护一条I/O线路
低钳位电压
低泄漏电流

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	45A
	峰值脉冲功率(Ppp)	675W@8/20us

	属性	参数值
	击穿电压(VBR)	9V
	反向电流(Ir)	1uA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	15pF
